移動性測試--爬坡越障+障礙測試臺

一、概述：

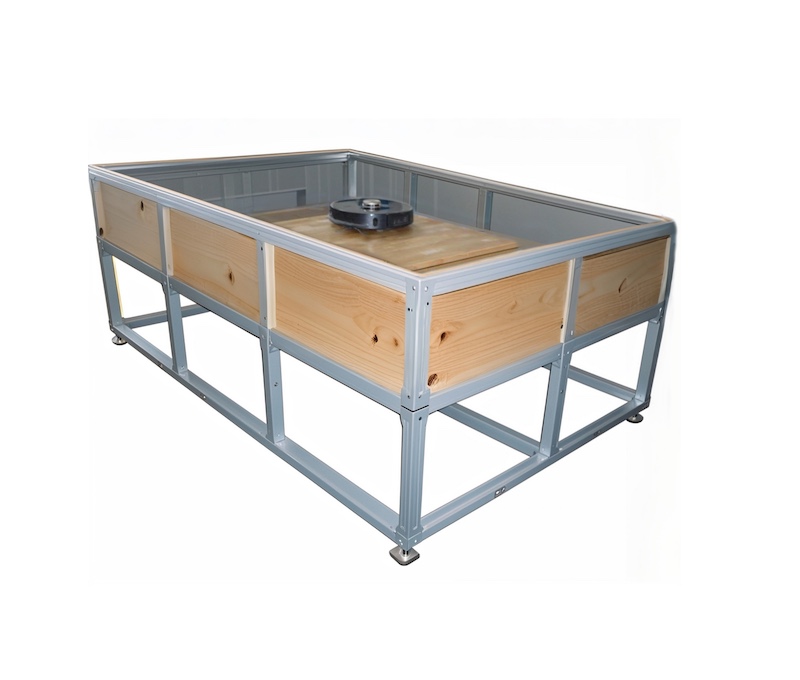

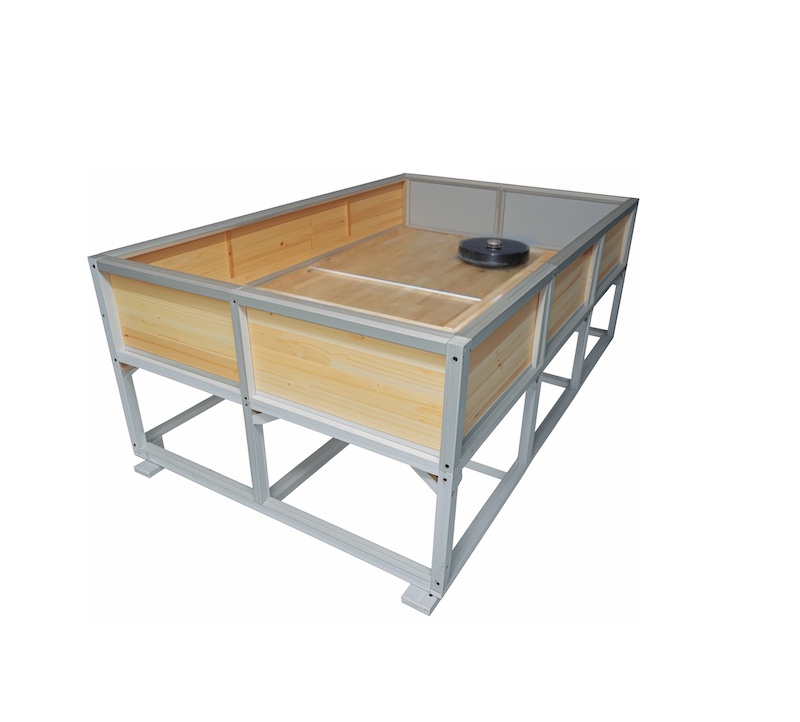

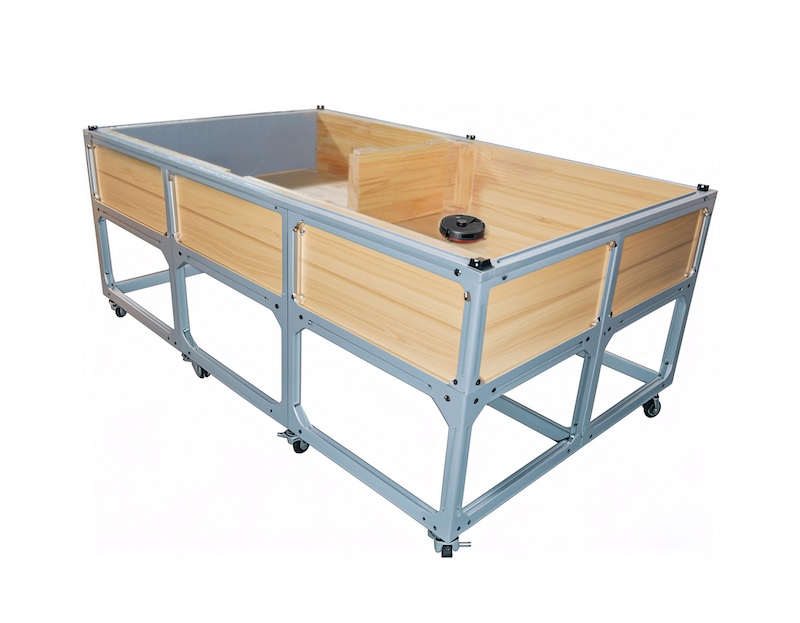

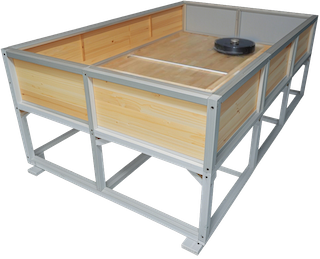

1.1爬坡越障設備根據客戶提供要求，主要由型材與鈑金拼裝而成，測試

平臺由1米X2米雙層機架組成。測試設備拆分成兩半，有一半能實現(xiàn)角度

的動態(tài)調整通過程序控制，兩塊板之間的夾角0-45度可調，角度精度為1

度，角度調整由觸摸屏進行設置與控制，通過人工監(jiān)控測試產品是否回

滑；設備采用電動式伺服推缸調整測試角度，通過設定不同的角度測試，

判斷產品是否回滑而進行綜合爬坡越障性能評價測試。

1.2采用兩平臺結構，兩塊板之間的夾角可調角度為0-45度，最大角度50

度，

1.3平臺設置三個障礙，每隔一米設置一個，高度獨立可調（1cm-5cm)可

調。

二、技術參數

1、平臺尺寸：1MX2M

2、角度可調節(jié)范圍：0-45度可調 3、測試地板：松木、地磚

4、障礙高度可調： 0-50MM

5、角度驅動：伺服電缸

6、顯示方式：7 寸觸摸屏顯示 7、設備電源：220V 1.5KW

8、設備尺寸：2000X1000X650 單位 mm
