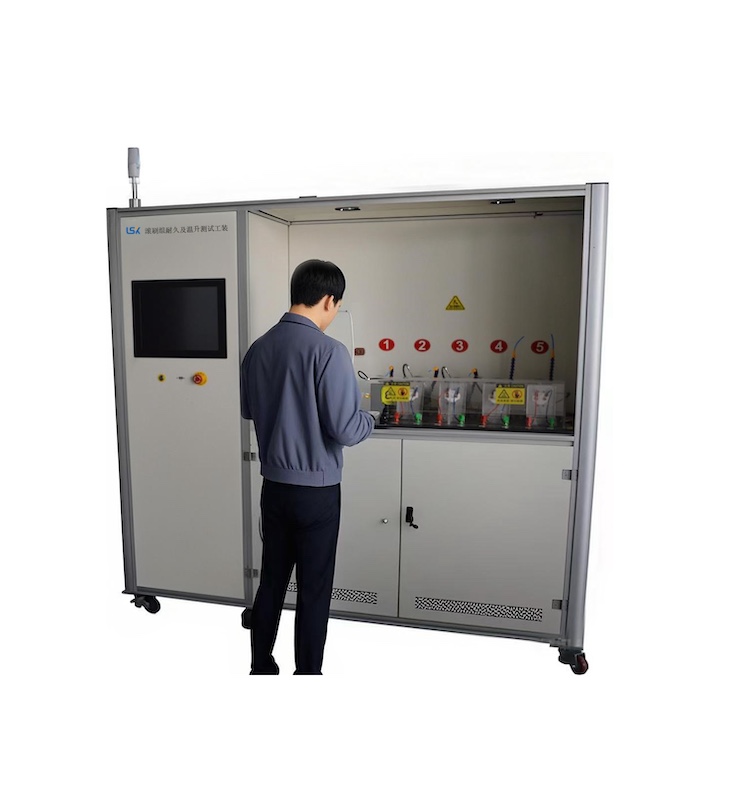

掃地機器人滾刷組耐久及溫升測試設備

一、概述：

滾刷組耐久及溫升測試工裝適用于監控掃地器人滾刷模塊實現不同的地面加載下進行通電/斷電/正轉/反轉耐久性老化與溫升測試。通過PLC自動調整節滾刷距離接觸面的行程高度，從而增加滾刷與接觸面的摩擦程度。試驗機采用40X40鋁型材結構外加噴粉鈑金拼裝而成，各工位配有工作指示燈。通過切換不同的測試地面進行模擬加載老化試驗。一按鍵啟動進行模擬使用工

況測試。用戶也可通過觸摸屏進行手動通斷電、自動通斷電、高度設定、電壓、電流、轉速、溫度等參數。

測試臺采用5分組，10工位（左5+右5）布局。0-60v可調電壓供電。通過PLC與7寸觸摸屏進行控制。相關測試次數，測試時間，通電運行時間，間隔通斷運行時間等周期試驗試驗設定。相關測試數據可自動記錄與USB數據進行導出。

三、主要技術參數 ：

1、設備工位：6工位 左3 + 右3 ，共5組

2、觸摸屏： 17 寸彩色觸摸屏，1 個，

3、PLC：日本三菱， 數據停電記憶功能；

4、輸入電壓：0---60V 可調

5、另載方式：伺服自動下壓式

6、測試地面：木地板、毛毯、水磨石地面

7、間隔時間：0-999999 時/分/秒

8、時間設定范圍：1-99999 時/分/秒

9、測試次數：1-999999 次

10、高度行程可調范圍：0-60 單位：MM

11、接線方式：快速接線端子

12、安全保護：急停按鍵

13、設備電源：220V 50Hz 約2KW

14、設備尺寸：1500X1050X1680 單位：MM
