一、概述

1 參考執行標準：企標/客戶要求定訂。通過標定檔板的黑、白、灰三種規格進行程控式切換，通過PLC對反射回來的激光進行數據采樣與實際值對比。并進行數據自動編號與Excel表格報告，通過軟件自動計算標準差以及與設置精度標準對比值。 試驗機具有通用性強,運行穩定操作簡單,控制方便,故障率低等

優點。

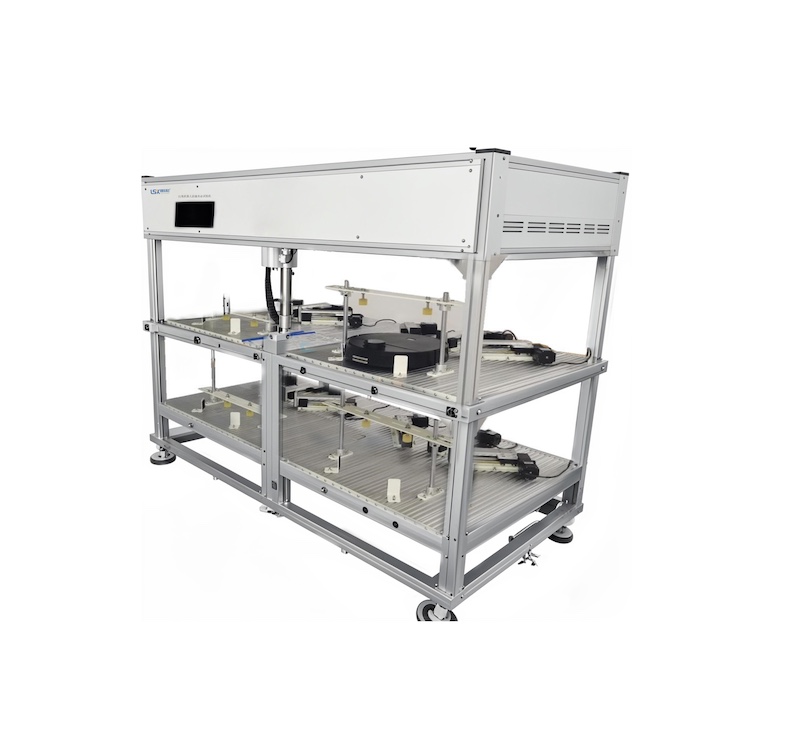

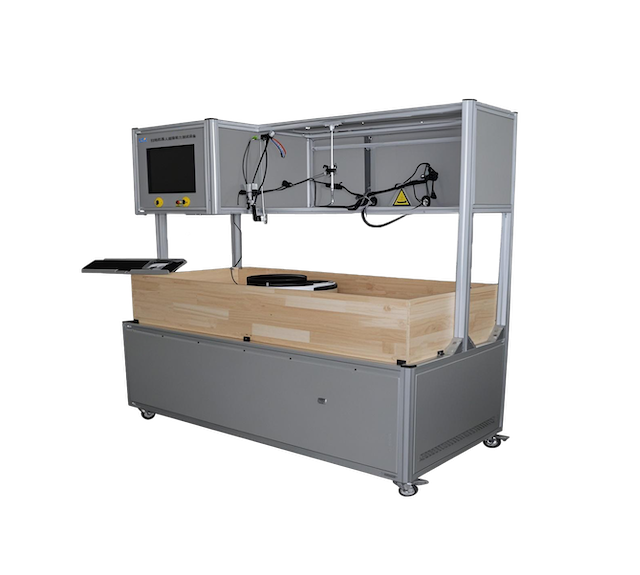

2 設備主要由測試臺架、移動軌道、三角標定板、治具固定板、控制系統等組成。LDS測距精度測試臺整體主框架采用4080歐標型材制作，尺寸約長10400mm*寬800mm*高800mm,通過PLC對反射回來的激光信號進行數據采樣與實際值對比，以測試采集0-100個數據進行數據程式自動對比，采樣后的數據，系統自動生成編號并生成Excel表格報告，通過USB進行數據導出，通過程式計算標準差以及與設置精度標準對比，并自動判斷。

二、主要技術參數;

1、試驗工位：單工位

2、試驗臺尺寸：W1080×D800 XH 1250mm；

3、控制方式：PLC+17寸觸摸屏顯示

4、標定板切換模式：伺服控制 0-360°范圍內程式設定 精度1°

5、接線方式：采用快速夾座

6、軌道：伺服模組 0-1.5M/S 可設定 7、供電電壓范圍：0-36V可調

8、標定板色：黑、白、灰 9、行程范圍：0-10000mm 精度1mm

9、判斷方式：上下限設定判斷
