設備概述：

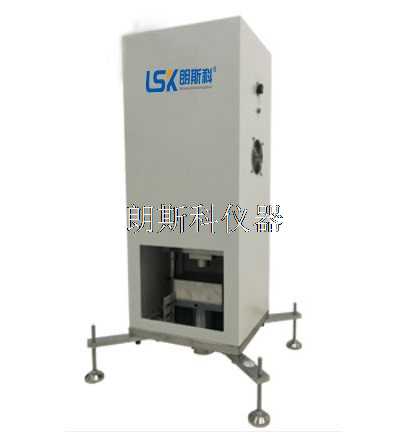

    塑膠跑道沖擊吸收測定儀主要用于塑膠運動場地的沖擊吸收性能測試。儀器重錘模擬人體作用效果沖擊合成面層，通過計算機計算出測試結果。本儀器試驗?zāi)芰姟⒁苿屿`巧方便，便于各種環境下的測試。試驗精度高，數據重復性好。

滿足標準：

塑膠跑道沖擊吸收檢測儀滿足標準GB36246-2018 《中小學合成材料面層運動場地》，BS EN14808-2005《運動場地面層沖擊吸收測定方法》；GB/T 14833-2011《合成材料跑道面層》；GB/T 22517.6-2011《體育場地使用要求及檢驗方法　

第6部分：田徑場地》；GB/T 19851.11-2005《中小學體育器材和場地 第11部分 合成材料面層運動場地》；GB/T 19995.2-2005《天然材料體育場地使用要求及檢驗方法 第2部分：綜合體育場館木地板場地》標準規定試驗要求。

儀器特點：

1、塑膠跑道沖擊吸收試驗機試驗?zāi)芰姡簼M足國內外多項運動場地檢測試驗標準中“沖擊吸收”檢測方法要求；

2、適應環境能力強：儀器移動靈巧方便，便于各種環境下的試驗；

3、精度高、數據重復性好：采用知名品牌高精度壓力傳感器，確保試驗力值的精準性、穩定性；

4、高速數據采集系統：采用基于ARM9的高速數據采集系統結構，采用了系統時鐘電路設計、硬雙緩沖實現連續采集存儲并增加了系統抗干擾設計解決了信號采集的難題；

5、試驗效率高：60S完成試驗次數 沖擊吸收實驗（4次） 垂直變形試驗（3次）；

6、控制交互界面：采用專業電腦操作也可采用專業工業觸摸屏電腦（其配置和穩定性遠高于一般意義上的觸摸屏終端，根本不需要再外接其它任何終端如PC機、筆記本電腦就可完成全部的工作）；

7、塑膠跑道沖擊吸收試驗機處理速度快：采用AD采集方式，最高速率達500KHz，處理能力與使用速度得到跨等級提升；

8、根據客戶需求，配置豐富的軟件交互界面（多語言環境滿足不同國家/地區用戶）。

主要參數（室內型）：

1、重錘質量：20kg±0.1kg；

2、沖擊鋼針：直徑20mm，高錳鋼淬火處理；

3、沖擊鋼砧：直徑100mm兩個，高錳鋼淬火處理；

4、沖擊導向管：鋼制，表面鍍硬鉻；

5、沖擊高度：55±0.25mm；

6、測力臺：直徑70mm一個，球形底盤半徑500mm,高錳鋼淬火處理；

7、沖擊彈簧：直徑約95mm，彈性度為1750N/m-2250N/m;

8、力值測量：6600N±2%；

9、變形測量：±10±0.05mm；

10、力值采集頻率：大于1kHz；

11、變形采集頻率：大于1kHz；

12、落錘頻率：60s/4次，標準要求內可調節；

13、零點精度：±0.025mm；

14、提錘高度精度：±0.02mm；

15、提錘綜合精度；±0.05mm；

16、提錘驅動：伺服電機連接滾珠絲杠；

17、沖擊模式：電磁鐵吸合釋放；

18、位移精度：0.01mm;

   19、塑膠跑道沖擊吸收試驗機控制方式：觸摸屏人機界面，工控電腦曲線顯示屏雙控制模式

儀器特點：

1、塑膠跑道沖擊吸收試驗機試驗?zāi)芰姡簼M足國內外多項運動場地檢測試驗標準中“沖擊吸收”檢測方法要求；

2、適應環境能力強：儀器移動靈巧方便，便于各種環境下的試驗；

3、精度高、數據重復性好：采用知名品牌高精度壓力傳感器，確保試驗力值的精準性、穩定性；

4、高速數據采集系統：采用基于ARM9的高速數據采集系統結構，采用了系統時鐘電路設計、硬雙緩沖實現連續采集存儲并增加了系統抗干擾設計解決了信號采集的難題；

5、試驗效率高：60S完成試驗次數 沖擊吸收實驗（4次） 垂直變形試驗（3次）；

6、控制交互界面：采用專業電腦操作也可采用專業工業觸摸屏電腦（其配置和穩定性遠高于一般意義上的觸摸屏終端，根本不需要再外接其它任何終端如PC機、筆記本電腦就可完成全部的工作）；

7、處理速度快：采用AD采集方式，最高速率達500KHz，處理能力與使用速度得到跨等級提升；

8、根據客戶需求，配置豐富的軟件交互界面（多語言環境滿足不同國家/地區用戶）
