深圳市朗斯科檢測儀器有限公司

當前位置：首頁 > 產品中心 > 影像測量設備 正文 影像測量設備

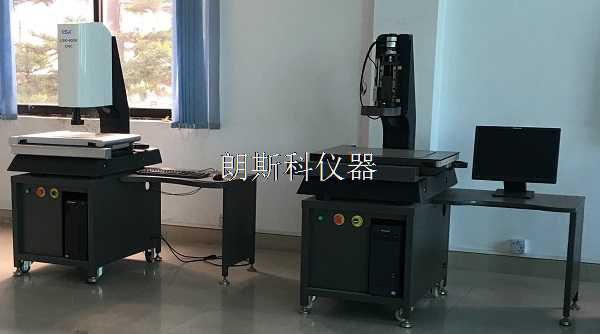

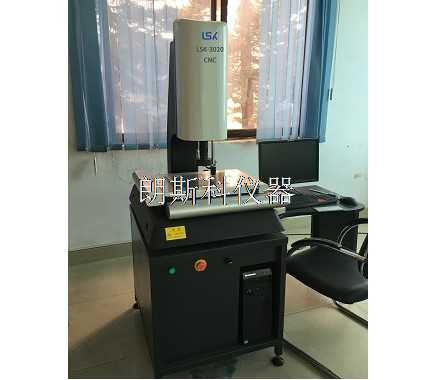

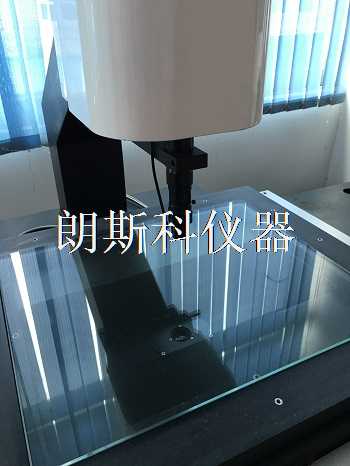

CNC全自動影像測量儀系列

CNC全自動影像測量儀系列儀器特點

◆ 超精密全自動測量，四軸全伺服閉環控制；

◆ 精密00級花崗巖底座加立柱，精度高、穩定性好；

◆ 三軸THK精密直線導軌、精密傳動系統；

◆ 進口高精度光柵尺，精度高、穩定性；

◆ SONY芯片470線1/3″高清晰彩色CCD自動變倍光學鏡頭，可實現自動變倍測量；

◆ 程控式6環8區環形表面光源，LED輪廓光源，同軸光源；

◆ 自動對焦測高，可加裝接觸式測頭或激光掃描儀。

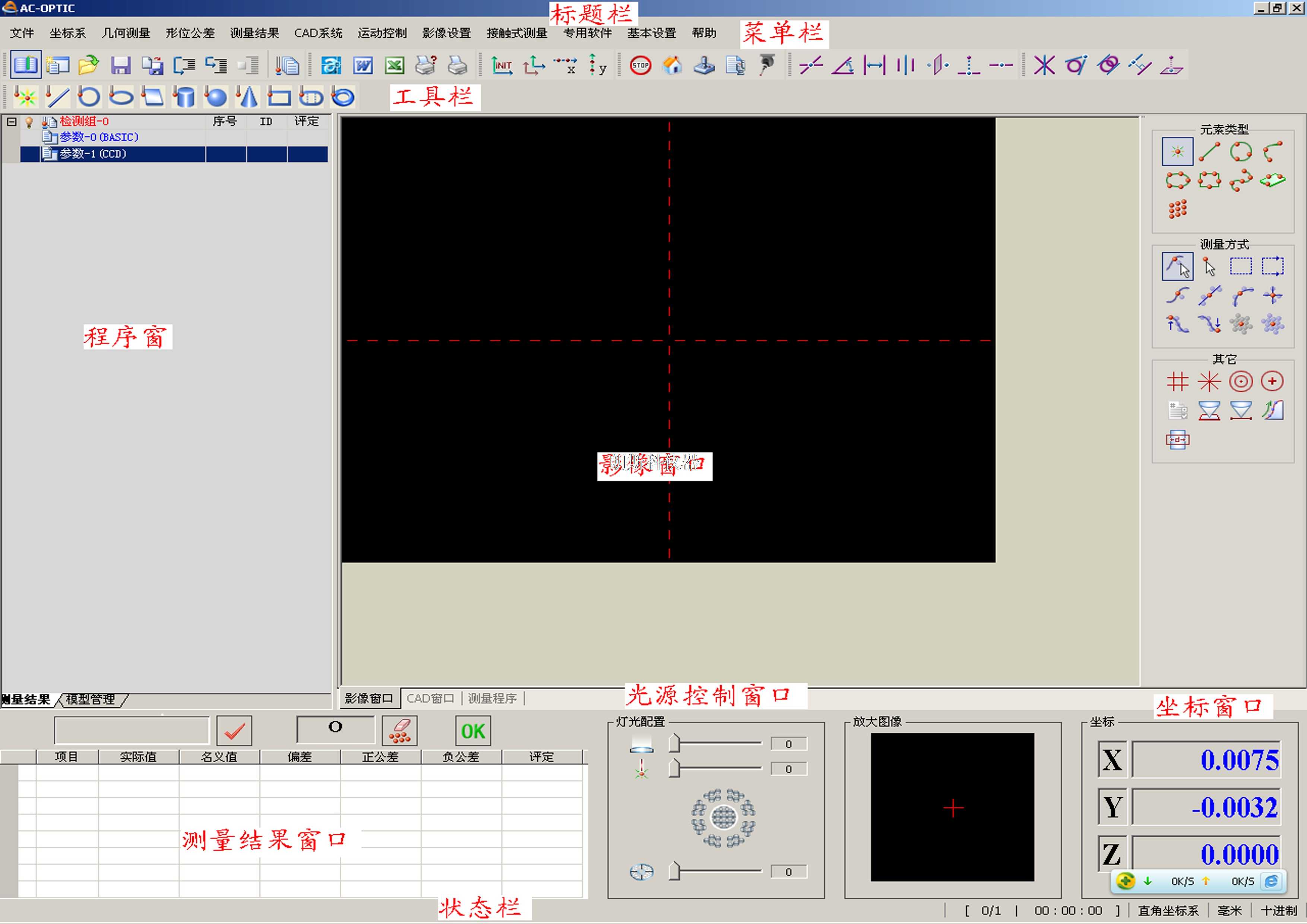

CNC自動測試軟件

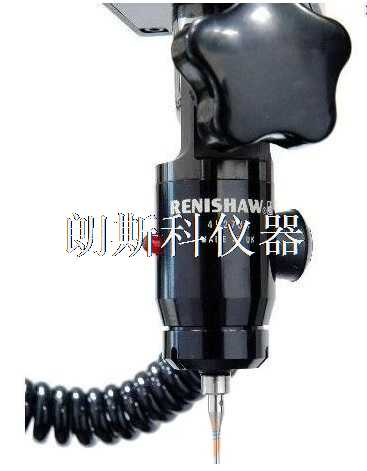

選購件探針

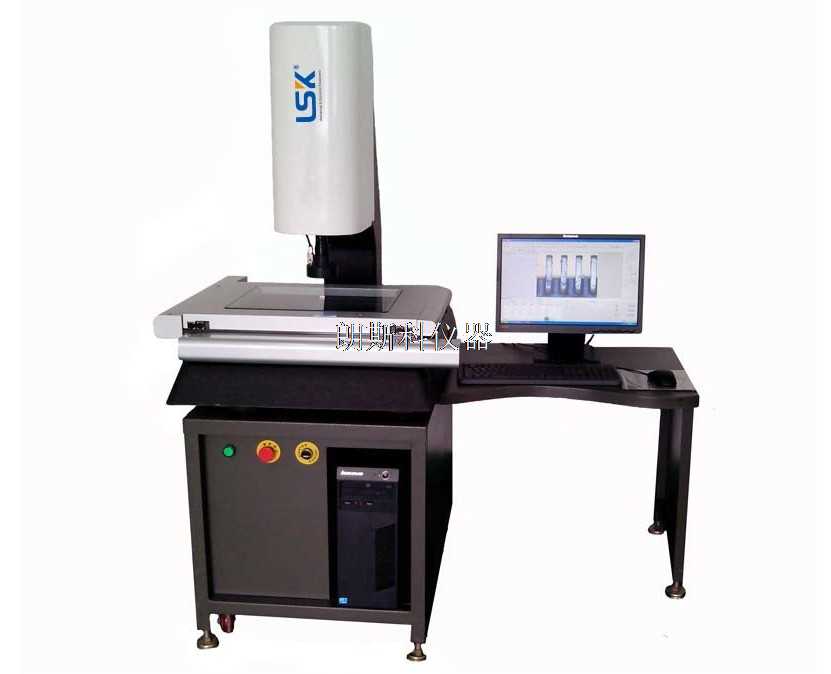

LSK-4030 CNC.jpg



一、CNC全自動影像測量儀系列儀器特點

◆ 超精密全自動測量，四軸全伺服閉環控制；

◆ 精密00級花崗巖底座加立柱，精度高、穩定性好；

◆ 三軸THK精密直線導軌、精密傳動系統；

◆ 進口高精度光柵尺，精度高、穩定性；

◆ SONY芯片470線1/3″高清晰彩色CCD自動變倍光學鏡頭，可實現自動變倍測量；

◆ 程控式6環8區環形表面光源，LED輪廓光源，同軸光源；

◆ 自動對焦測高，可加裝接觸式測頭或激光掃描儀。



二、技術特點

1、全新的Z軸設計，大大的保證了Z軸直線性，提高測量精度。

2、創新性的設計，將Y 軸放在X軸下面,并減小跨距，以減少阿貝誤差，提高機臺的精度。

3、松下DC伺服全閉環控制系統，運行平穩，噪音低速度快。

4、寬底座設計，提高測量時儀器的穩定度，提高測量精度。

5、全新設計的摩擦傳動系統，大大提高機臺定位的準確性。據處理、顯示、輸入、輸出功能,使測量與辦公完全結合在一起；

6、 儀器備有RS-232接口,與計算機連接后,采用2D影像測量儀專用軟件測繪圖形進行處理及輸出。

三、 技術參數

型     號

LSK-2515CNC

LSK-3020CNC

LSK-4030CNC

LSK-5040CNC

行     程

250×150×150

300×200×150

400×300×150

500×400×150

外部尺寸

980×680×1570

1080×760×1570

1120×800×1630

1260×930×1670

重     量

220

270

330

420

承     重

30

30

30

30

測量精度

XY軸

E2=(2+L/300)μm

E2=(2.5+L/300)μm

Z軸

E1=(5.0+L/200)μm

速度

XY軸

150mm/S

Z軸

100mm/S

光柵尺

0.5μm 光柵尺

導軌

臺灣HIWIN或THK高精密滾珠導軌

圖像傳感器

高清晰彩色專用工業攝像機

光源

輪廓光

LED冷光源，256級亮度可調

表面光

3環或8區LED冷光源，各段獨立操控，256級亮度可調

同軸光

LED冷光源，256級亮度可調

光學鏡頭

 12.5:1連續變倍

放大倍率***

光學放大倍率：0.6～7.5×；影像放大倍率：18～230×

軟    件

專業級測量軟件（VP版）

運動控制

自主專利的CNC交流伺服系統

工作環境

溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%

振動<0.002g，低于15Hz

電    源

220V/50Hz/10A










四、幾何元素的測量評價

1、柔性定位：找正、旋轉、置零、平移及坐標系的存儲、提取。

2、幾何元素測量及評定：點、直線、平面、圓、橢圓、相交、距離、對稱、垂直、夾角。

3、形位誤差的評定：直線度、平面度、圓度。

4、位置誤差的評定：平行度、垂直度、傾斜度、同軸度(同心度)、對稱度位置度、 端面跳動、全跳動。

5、可以自動編程測量，提高工作效率。

6、保存打印測量結果和測量報告。測量報告輸出的格式 Word、Excel 等。

7、Window 操作系統，中文操作界面；漢語、英語和德語相互轉換。





CNC全自動影像測量儀系列技術參數

型     號

LSK-2515CNC

LSK-3020CNC

LSK-4030CNC

LSK-5040CNC

行     程

250×150×150

300×200×150

400×300×150

500×400×150

外部尺寸

980×680×1570

1080×760×1570

1120×800×1630

1260×930×1670

重     量

220

270

330

420

承     重

30

30

30

30

測量精度

XY軸

E2=(2+L/300)μm

E2=(2.5+L/300)μm

Z軸

E1=(5.0+L/200)μm

速度

XY軸

150mm/S

Z軸

100mm/S

光柵尺

0.5μm 光柵尺

導軌

臺灣HIWIN或THK高精密滾珠導軌

圖像傳感器

高清晰彩色專用工業攝像機

光源

輪廓光

LED冷光源，256級亮度可調

表面光

3環或8區LED冷光源，各段獨立操控，256級亮度可調

同軸光

LED冷光源，256級亮度可調

光學鏡頭

 12.5:1連續變倍

放大倍率***

光學放大倍率：0.6～7.5×；影像放大倍率：18～230×

軟    件

專業級測量軟件（VP版）

運動控制

自主專利的CNC交流伺服系統

工作環境

溫度20℃±2℃，溫度變化<2℃/hr，濕度30～80%

振動<0.002g，低于15Hz

電    源

220V/50Hz/10A
