概述：

   吸油煙機風量測試裝置是根據IEC標準并采用日本先進技術研發制造的風量測試系統。

其基本測試原理是：在測試風洞中模擬試品的實際工作狀態（由輔助風機使試品出風口壓力與要求的一致），然后測出風洞中噴嘴兩側的氣壓差，再由標準公式計算出此時對應的風速，最后乘以噴嘴面積和相關流量系數而得出風量。

該裝置采用計算機自動測控方式，只需人工安裝試品和更換噴嘴，測試一臺試品全過程只需十分鐘。可以測繪靜壓與風量、風量與轉速、電流、功率、效率等對應曲線。還可以對試品在吸入和排出

兩種狀態下進行測試。具有方便快捷、穩定可靠、重現性好等特點。滿足相關產品的科研和生產過程中測試使用。

1.產品名稱：吸油煙機風量測試裝置

2.型號規格： LSK-FLS-1

3.標準依據:  IEC61591、GB/T1236、 GB/T14806以及相關產品標準。

4.適用產品: 散熱風機、軸流扇、換氣扇、吸油煙機、送風機等。

5.性能及特點要求：

1）裝置采用多噴嘴式風室型結構?？筛鶕?jù)所測流量來選擇相應的噴嘴，故一臺裝置可以測量的流量范圍廣。

2）出氣和吸氣測試兩用。

3）配置了輔助風機，故可以測得流量為零及靜壓為零的全范圍性能曲線。

4）由電腦及其周邊設備實現自動測試、演算及數據輸出，圖形顯示打印測試結果。人機對話操作簡單，精度高，省時省力。

5）測試項目：P-Q特性（流量與靜壓的關系）、Q-η特性（流量與效率的關系）、流動阻力及同步測定被測體的轉速、電流、功率。

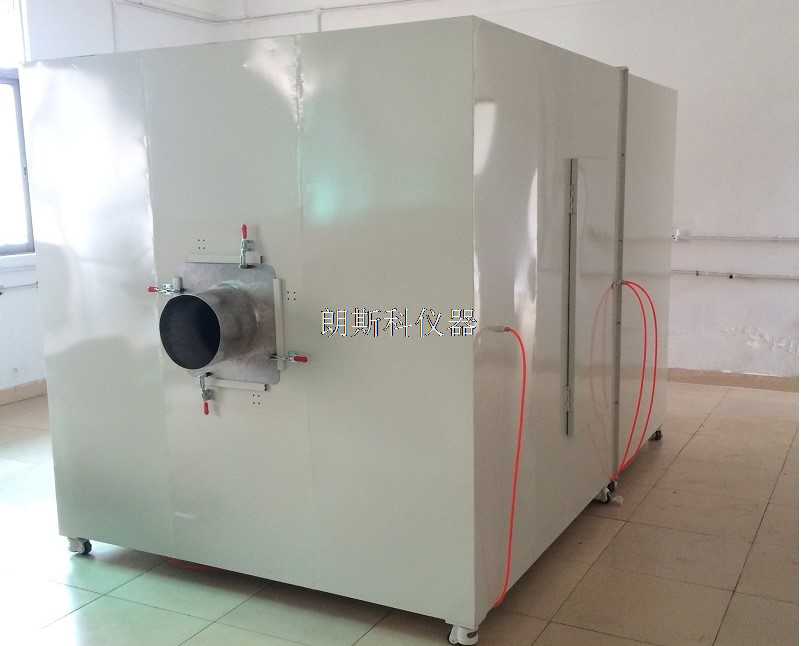

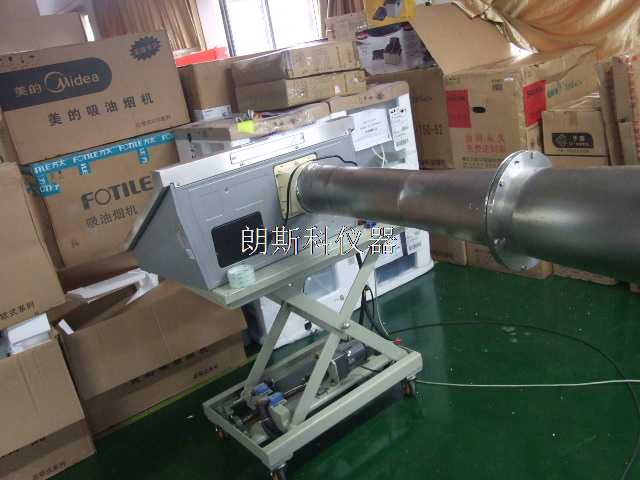

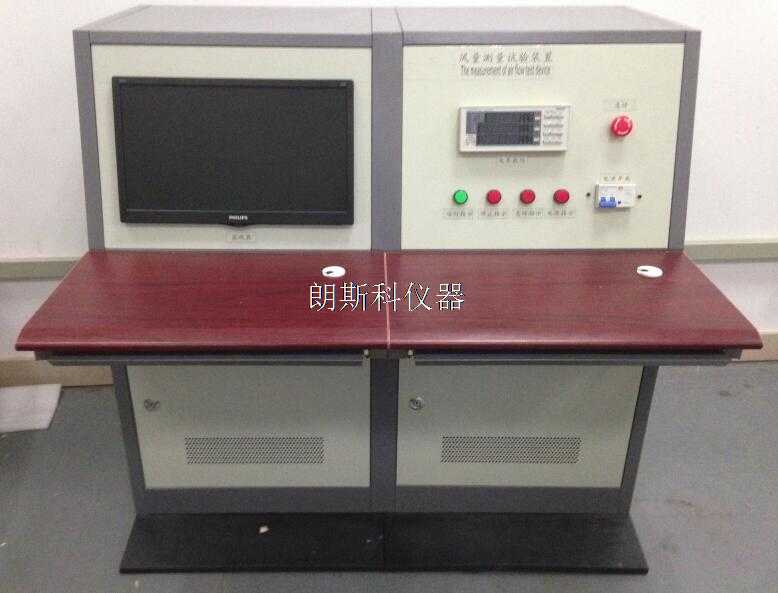

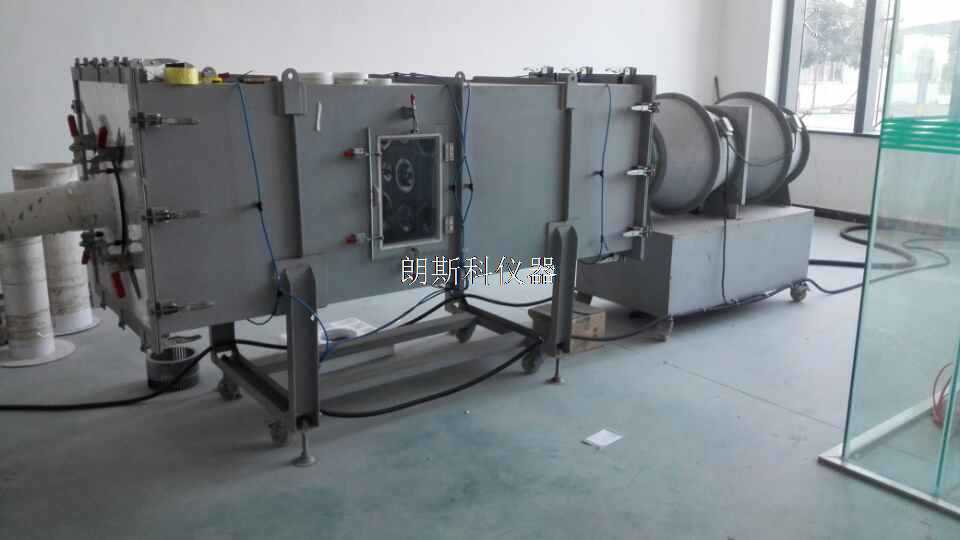

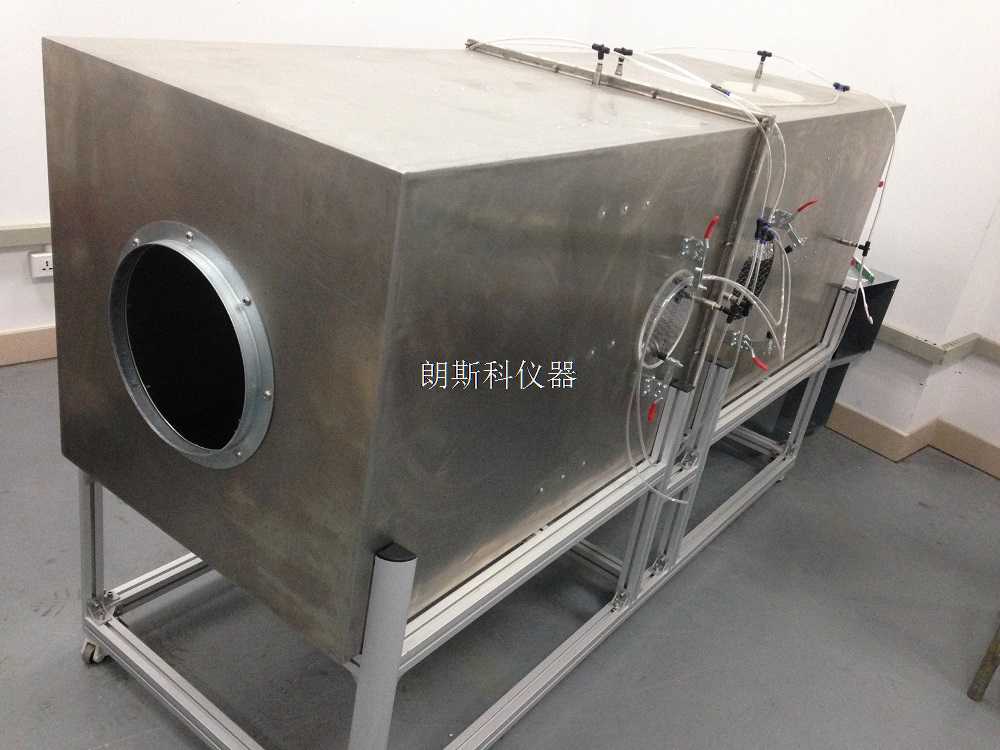

測試系統， 主要構成：風量測試風洞、輔助風機及風門調節機構、測控電氣柜（包括變頻電源、電參數測量儀、壓力變送器、轉速表等）、品牌電腦、打印機、試品升降臺、試品安裝法蘭及測試風管。

     系統功能：由計算機提示輸入試品參數和測試相關數據后，便可實現全部自動測控功能：包括、風量測量；電壓、電流、功率測量；轉速測量、溫濕度和大氣壓測量、測試過程提示、數據表格、相關曲線等。

吸油煙機風量試驗裝置各參數測試范圍匯總

吸油煙機風量測試裝置各參數測試范圍匯總
