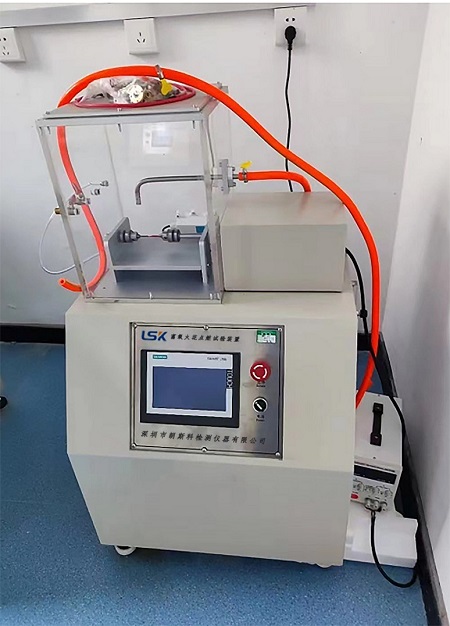

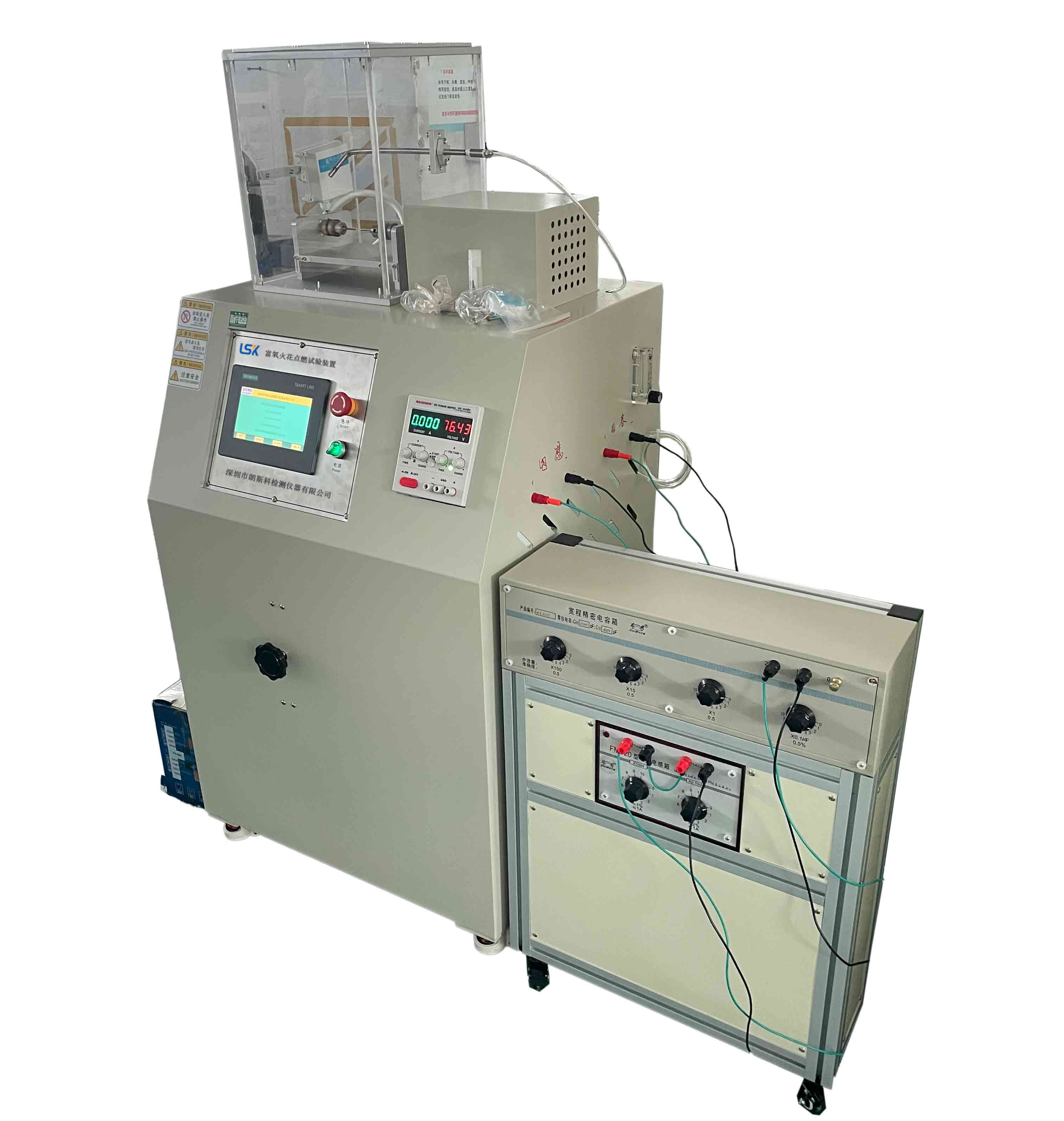

一、設備概述:

富氧火花點燃試驗裝置完全滿足標準IEC60601-1:2012 Sub-Clause 11.2.21章節以及GB9706.1-2020中第11.2中條款試驗要求，

適用于ME設備或ME系統的生產制造商或醫療器械監督檢驗機構使用。富氧環境是指環境壓力不超過110kPa時氧濃度大于25%

;或者環境壓力大于110kPa時，氧分壓力大于27.5kPa。本試驗裝置用于富氧環境中醫療器械板卡或器件的火花點燃試驗，利用

此裝罟進行火花點燃試驗以確定是否存在點燃源。采用德國西門子PLC觸控屏，自動化測試，自動采集試

驗過程中的電壓電流數據，并通討儀表顯示。

二、設備結構原理:

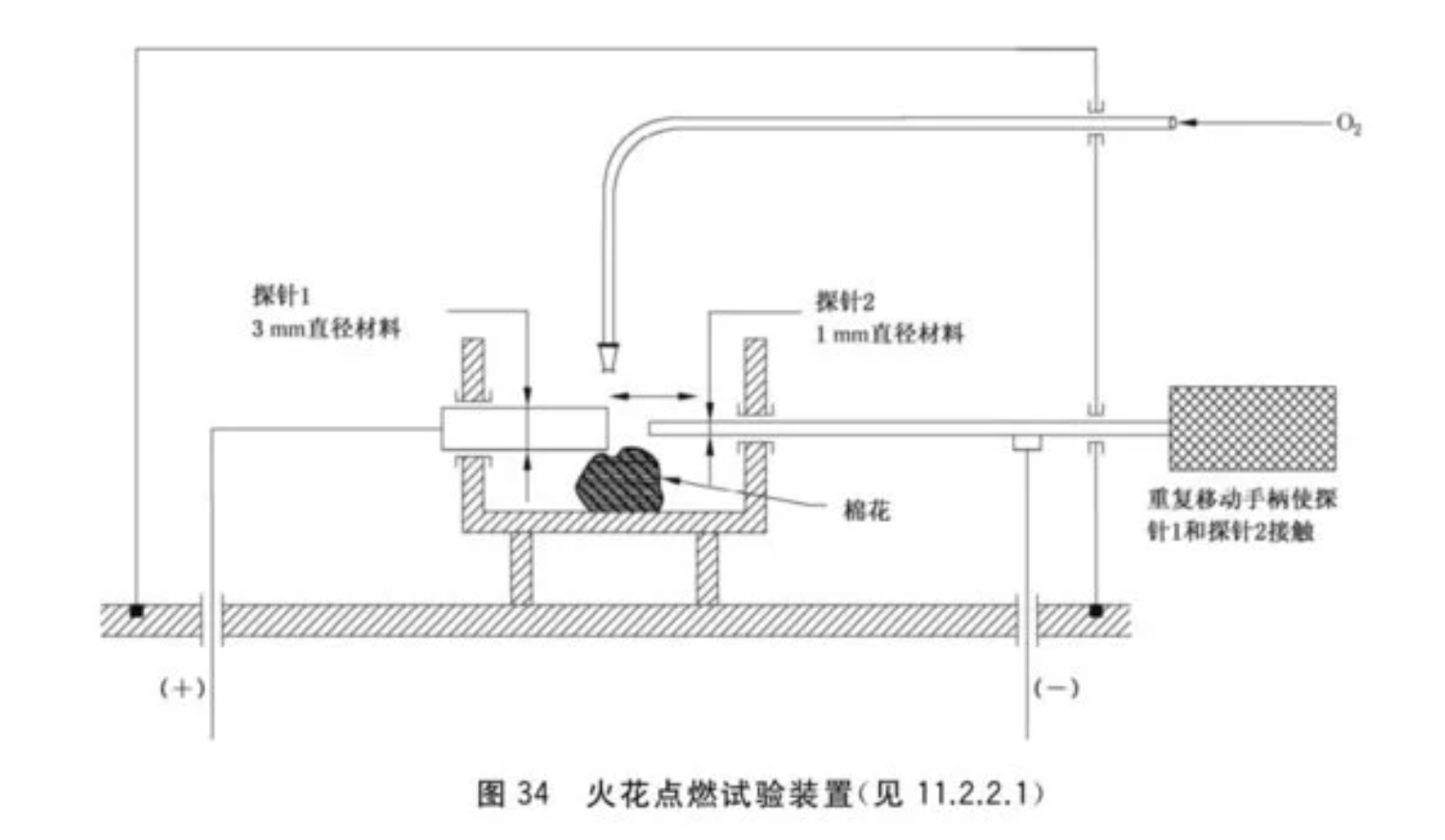

富氧環境火花點燃試驗裝置主要根據以下標準原理圖設計而成。將用經過考慮的材料制成的兩個接片相對放置(見下圖)。一個直徑為1mm.

另一個直徑為3mm。電源連接到圖示的+-引腳。在靠近兩個接頭接觸面的地方放罟一片棉花。通過一個導管將氧氣以小干0.5m/s的速度持

續噴到接觸面，將阻極向陽極移動以靠近接觸面，然后回拉使其分開。至少重復300次以確定火花是否會點獻，如果由干電極表面變壞使火

花變小，用銼刀清理電極。如果由于氧化棉花變黑并更換它。

三、主要技術參數:

1、試驗速度:0~60次/分(可預置)；

2、試驗次數:1~9999次(可預置)，顯示當前試驗次數，試驗完成后自動停機并報警提示;

3、撞針移動行程可調范圍0~80mm(可預置)，實時顯示當前位置:

4、監控參數:氧氣濃度，氧氣流量(可調節0~3L/min);

5、開路電壓:0~100VDC:電壓顯示精度0.1V+%5;

6、短路電流:0~100ADC;電流顯示精度0.1A+%5;

7，報警deng狀態指示:綠燈自動運行中，紅燈停止中，峰鳴器故障報警提示:

8、在線監控:在測試過程中可通過視頻監控系統實時監控測試過程并記錄保存，可通過有線或無線進行上傳至上位控制系統；

9，配罟獨立通風系統和照明系統，便干觀察撞針碰撞瞬間拉?。?/p>

10、設備外置電源負載箱

1.可編程直流電源:

輸出電壓:0~300V可調;輸出電流:0-20A可調;

2.可調電陰:0~200Ω，功率3KW:
