美標30立方米空氣凈化器性能測試艙

1、 項目概述

本測試艙體依照美標《ANSI/AHAM AC-1-2006(ANSI/AHAM AC-1-2002及AHAM AC-1-2005修訂版)》的要求，建立測量空氣凈化器本標準方法測量特定測試室內用空氣凈化器去除之懸浮顆粒物相對數量。本標準方法還包 含空氣凈化器使用功率和備用功率測試方法。

工序流程

使用操作中包括工況凈化艙體、測試實驗、采集測試、計算確認測試記錄、凈化艙體、排風等的關鍵節點。

四、 美標30立方米測試艙項目配套及要求

1、 項目方案布局

測試艙安裝實驗室，具體尺寸按照實際的安裝布局。

2、 配套水電氣

無。

3、 兼容部品

無。

六、項目總體要求

1、 項目（設備）效率要求

測試艙整體項目建設必須參照以下標準：

ANSI/AHAM AC-1-2006

(ANSI/AHAM AC-1-2002及AHAM AC-1-2005修訂版)

GB 50243-2002通風與空調工程施工驗收規范

GB 7251-1997低壓成套開關設備和控制設備

能按照要求進行實驗測試。

2、 項目（設備）品質要求

（1）保修期為交貨后1年。

（2）保修期間發生故障免費修理，保修期后終身有償優惠維修。設備發生故障時，24小時內有技術響應，必要時，三個工作日內到位。

3、 項目（設備）安全要求

（1） 設備有溫度、電壓、電流等異常保護裝置

（2） 電氣安全設計符合相關國標要求

（3） 溫度調節控制系統有完備的保護措施(必要的聯鎖、互鎖、防過流、防過熱、防干燒、防高壓、防低壓、防高溫、防低溫、防缺水、防缺相、防漏電)和聲光報警功能

（4） 試驗室設計有急停裝置。

（5） 測試室內部的插座應同時具有漏電保護和短路保護功能。

4、 項目（設備）零部件要求：無。

5、 項目（設備）涂裝要求米白色汽車漆。

6、 項目（設備）指示/銘牌要求

美標30立方米測試艙設備要有明確的指示燈顯示設備運轉狀態：

a) 綠燈：設備正常運轉中

b) 黃燈：設備休止或其它

c) 紅燈：設備異?；蚬收?/p>

7、 項目（設備）環境要求：適應:室內正常環境溫濕度,無污染粉塵、氣體。

七、項目詳細技術要求

試驗艙溫濕度要求：

7.1 頻率（60+1）Hz

7.2 電壓空氣凈化器工作電壓：（120 + 1）V

7.3 測試室環境溫度 測試CADR和運行功率時，測試室環境溫度為 （21 ±3 C），相對濕度為（ 40%±5%）。

八、  測試室結構（允許使用同等替代材料和設備）

注：測試室內不得使用硅質填縫劑。

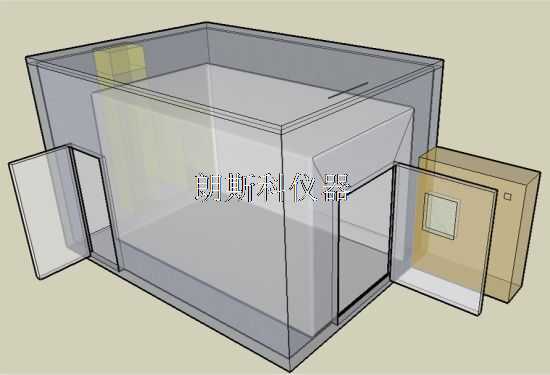

測試室尺寸：     內部尺寸10 ?x12x8英尺，1008立方英尺（3.2x3.7x2.4米，28.5立方米)框架：     標準結構2 x 4英寸（5.1 x 10.2厘米），地板線內外用填縫劑密封

墻壁：     ? 英寸（1.3厘米）墻板，下部3/8英寸（(0.9 厘米)膠合板

地板：     無縫全寬油布地板或乙烯塑膠地板，表面光滑

過濾：     高效微粒空氣（HEPA）過濾器，可有效去除0.5微米的DOP香煙煙霧（1000cfm）。

    預過濾器：60%ASHRAE效率；粗過濾器：20-30%ASHRAE效率。

涂料：     白色耐洗半亮乳膠漆

吊扇：     3葉36英寸（0.91米）吊扇，轉速359RPM，編號4C852，0.5A，120V，28磅（12.公斤）。循環再調節電  750 cfm (21.5 m/m)風扇，4 in. (10.2 cm) WG，3/4 HP電機，三相208V3

機和風扇：再循環風機       再循環風機的電機中心離地板60英寸（1.5米），風機離后墻15英寸（0.4的位置：     米）。

臺架：     高度：離地29.25英寸（0.74米）

桌面尺寸：14 x 22 x 1英寸（0.36米 x 0.56米 x 0.03米）

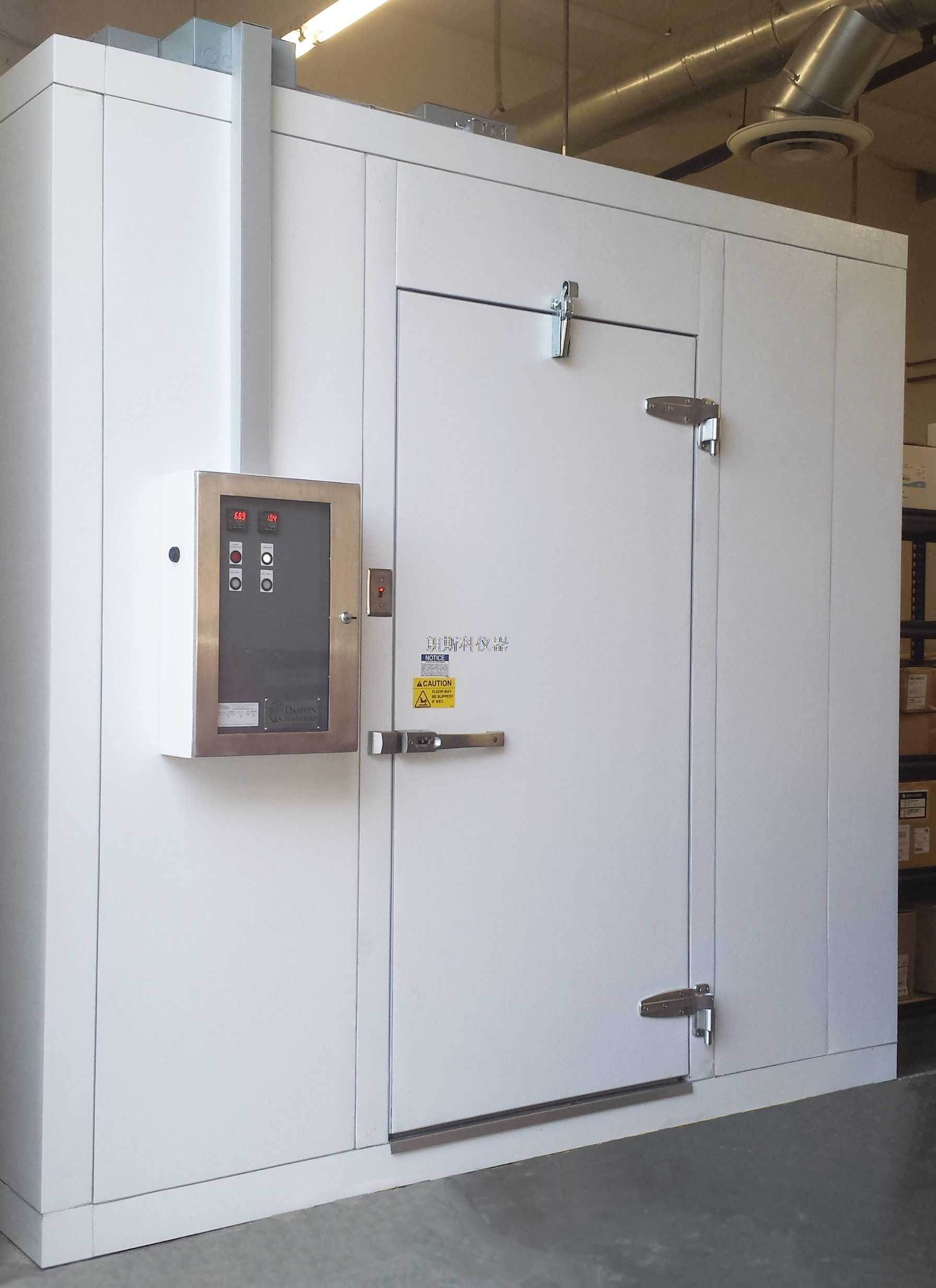

美標30立方米測試艙測試室測試室內安裝有 30 立方米測試艙、艙內背景控制系統、氣體污染物發生器和測試

儀器、溫度與濕度調節系統等，環境試驗艙內試驗室尺寸為： 3500D×3400W×2500H mm
