氣味降低度試驗裝置設計依據：

根據 GB/T17713—2011《吸油煙機》標準中附錄 F“氣味降低度試驗方法”的要求，設計研 制一套試驗裝置來完成這一試驗，并達到試驗要求。

二．試驗裝置的組成 該裝置由兩大部分組成：

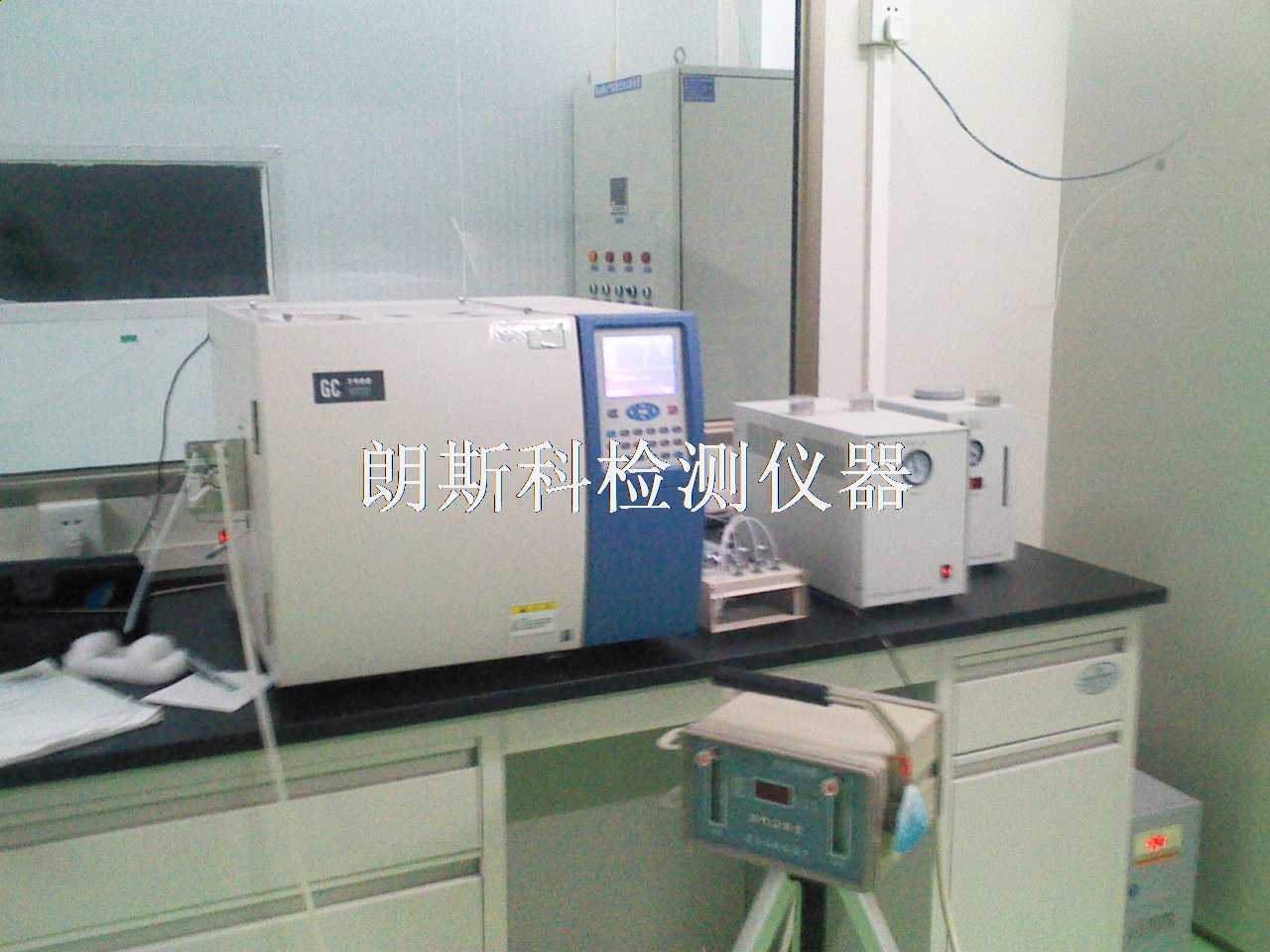

第一部分包括：一間模擬廚房的試驗室、氣味發生系統、采樣系 統、電器控制系統。第二部分包括氣味含量測定系統和數據處理系統。本技術方案僅對第 一部分實施進行闡述。

三．技術指標

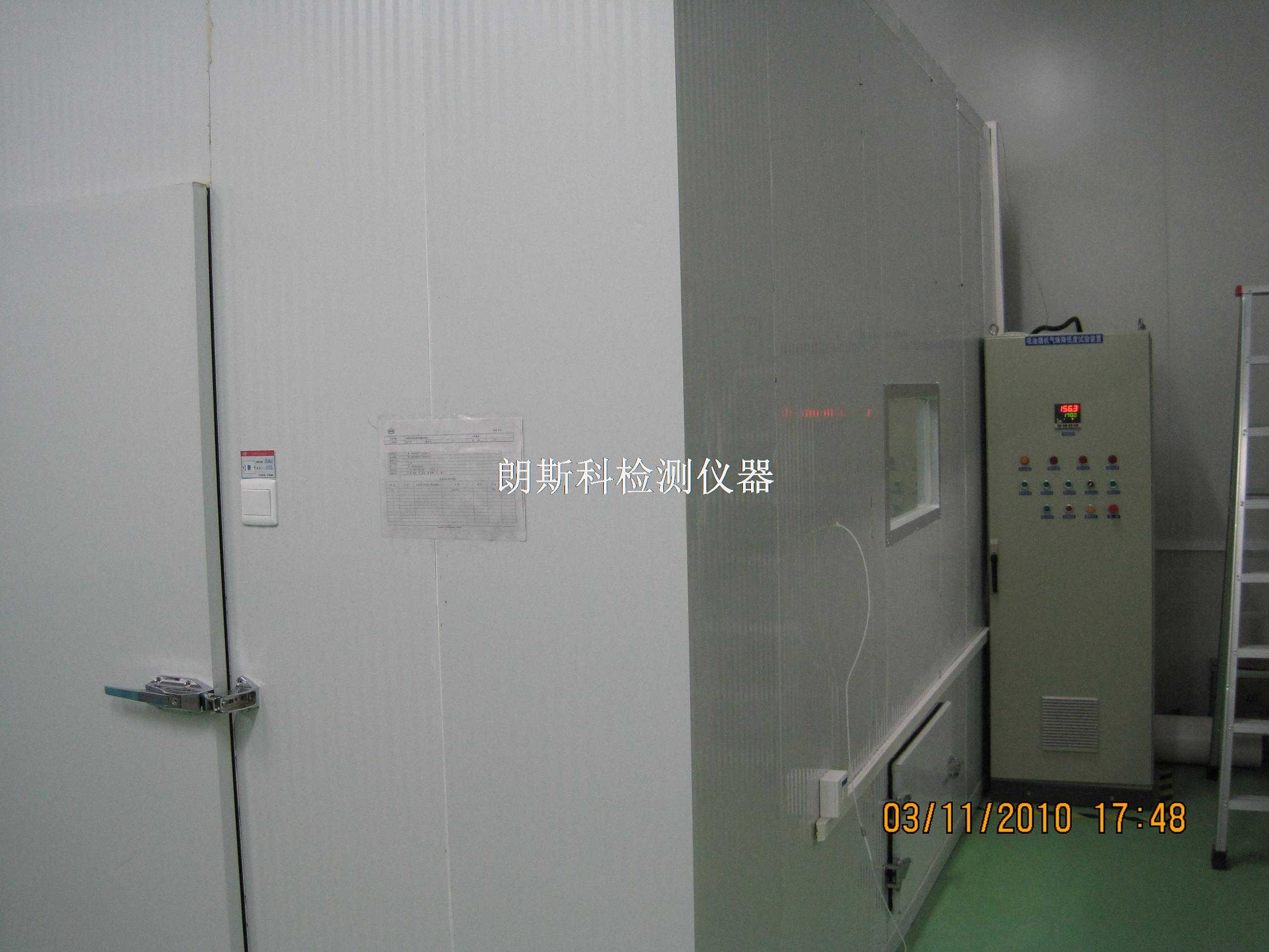

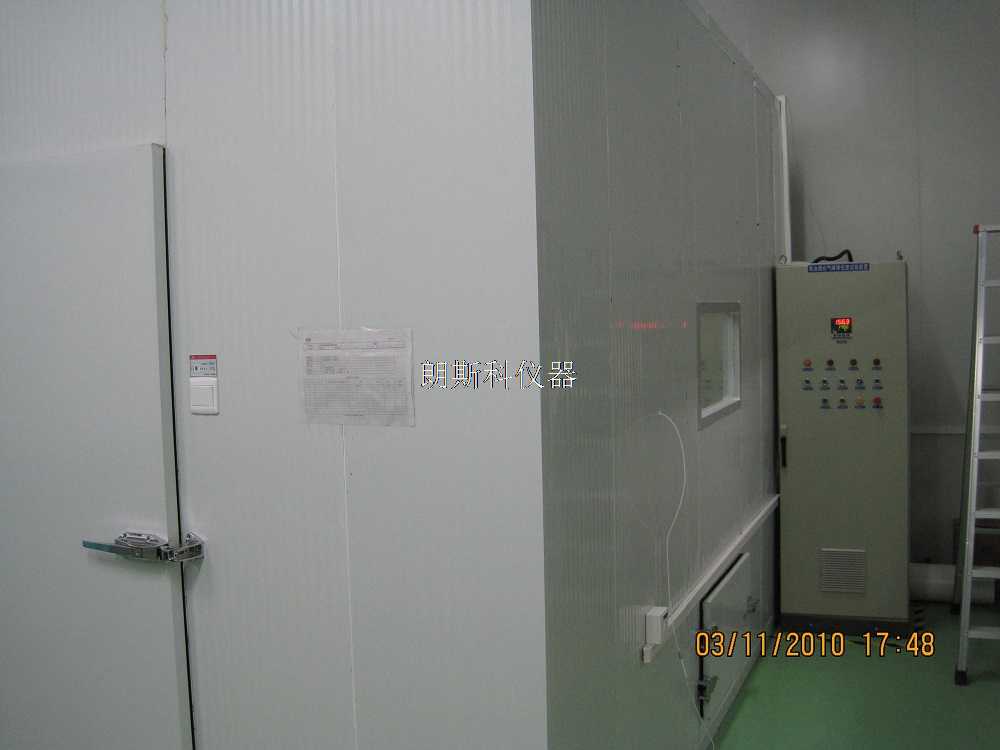

1.模擬廚房的試驗室內尺寸要求：長×寬×高：3.5 m×2.5 m×2.5 m ， 22 m ±2 m

2. 模擬廚房的試驗室氣密性要求： 在試驗室測得最高氣味濃度后，1 小時后再測得的氣味 濃度，其下降值不大于 5％。

3.加熱器的功率：2KW/220V。 控溫精度：170±10℃ 熱電偶精度：±2℃

4.每次滴液：300g±1g 的室溫蒸餾水和 12g±0.1g 丁酮（分析純）的混合液; 每次滴液的時間：30min±15s

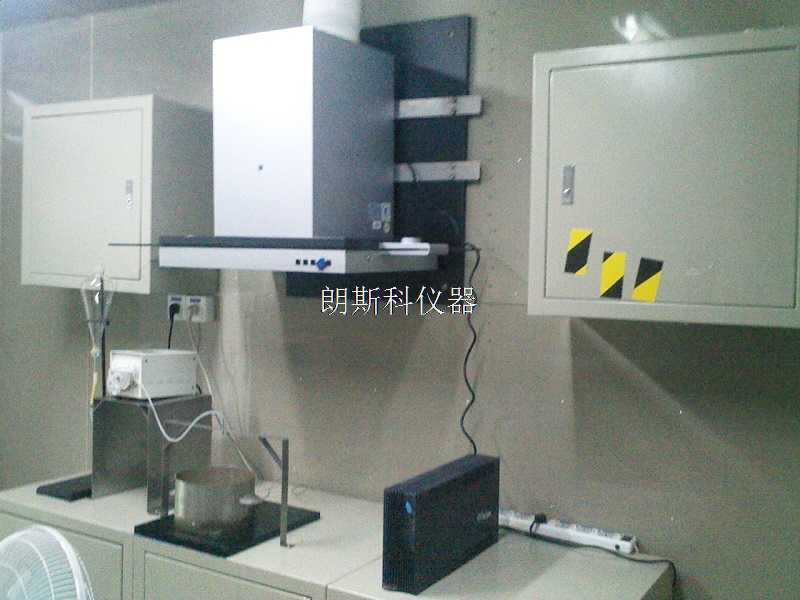

5.被測機的形式：外排式和循環式

 吸油煙機氣味度降低  氣味度降低  抽油煙機氣味度降低

氣味降低度試驗裝置技術指標

1.模擬廚房的試驗室內尺寸要求：長×寬×高：3.5 m×2.5 m×2.5 m ， 22 m ±2 m

2. 模擬廚房的試驗室氣密性要求： 在試驗室測得最高氣味濃度后，1 小時后再測得的氣味 濃度，其下降值不大于 5％。

3.加熱器的功率：2KW/220V。 控溫精度：170±10℃ 熱電偶精度：±2℃

4.每次滴液：300g±1g 的室溫蒸餾水和 12g±0.1g 丁酮（分析純）的混合液; 每次滴液的時間：30min±15s

5.被測機的形式：外排式和循環式
