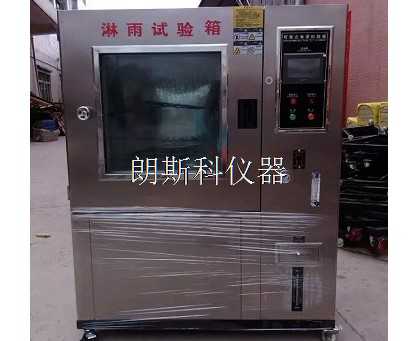

一：淋雨試驗箱概述：

箱式淋雨試驗箱適用于各種汽車零部件和電子電器等工業電子產品的防雨塵及浸沙水的試驗，汽車零部件包括有車燈、門鎖、電氣、儀表、防塵套、電子家用電器等系統的全密封穩定性的測試。

二：主要參數：

1、工作室尺寸：（600×600×600)(寬×深×高)

2、噴頭材質：SUS304 不銹鋼材料；

3、噴水孔直徑：￠0.4mm

4、噴水孔間距:  50mm；（每根擺管分別按照IPX3、IPX4 標準開好制定噴水孔。）

5、噴水管管徑: φ16mm；

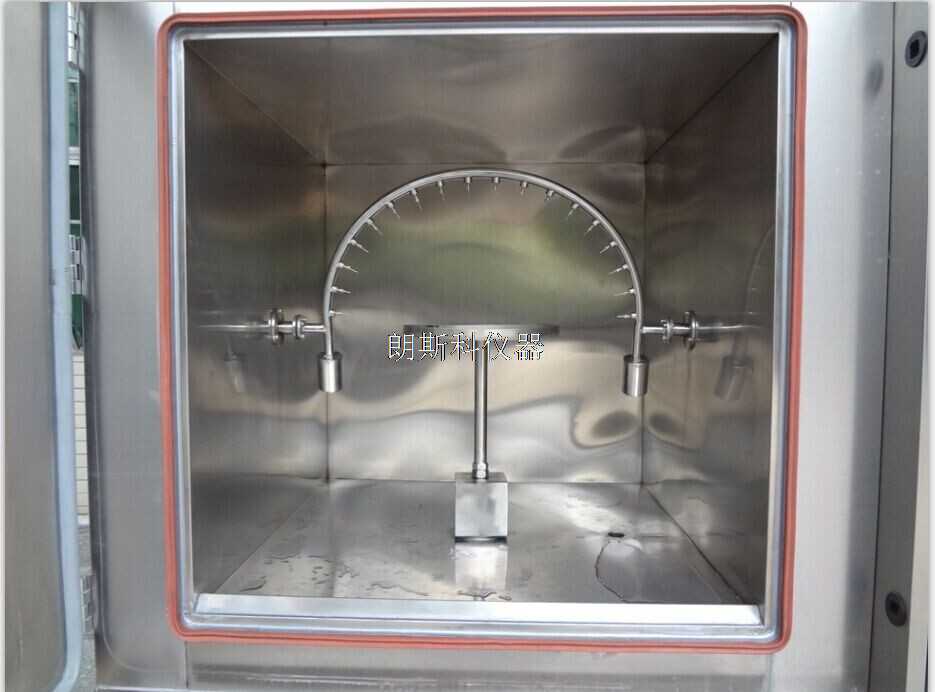

6、噴水環半徑: R375mm；

7、噴嘴夾角可調：120 度（IPX3 ）、180 度（IPX4 ）。

8、水壓bar：按規定水流量可調節

9、測試產品距離:100mm～600mm；

載物臺轉動速度可調（0.7-5 轉/ min）

10、溫度范圍： RT+10~50℃(可調)，

濕度范圍：98%以上；

11、溫度波動度 ±2℃

12、流量： 1-15L/min；

氣流速度 1.0m/s  (水流速度可調)

13、.壓力表：1 只，

計時器：1 只.

14、試驗時間：0-999min 可調控制

15、擺管擺角幅度: ±45°、±60°、±90°、±180°（可調）；

16、試驗完成后可自動排除水管內積水。

17、擺管采用伺服電機驅動，精度高，時間及擺幅準確無誤。

18、供水管道：設備供水采用PPR管根據箱體分配布置，由設備控制系統柜控制。

加熱方式：采用不銹鋼加熱管，淺水盤表面蒸發；

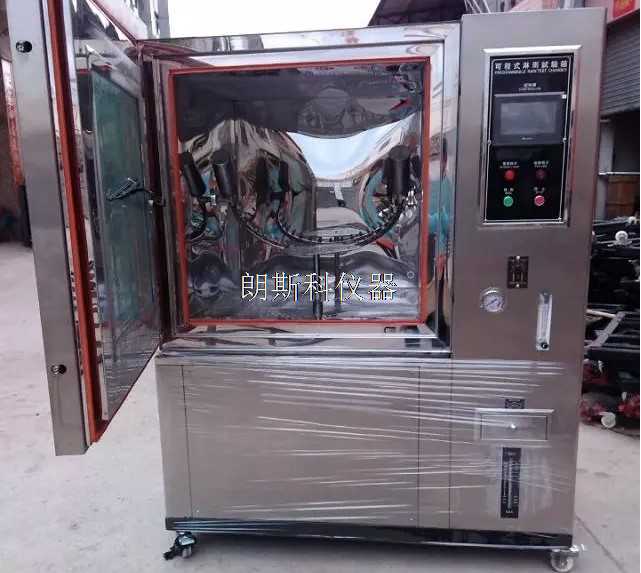

19、箱體內噴淋周期可調，箱門設有觀察窗，可觀察箱內試樣狀態。視窗刮雨器，防爆窗。

三：適用范圍

1、箱式淋雨試驗箱是一種人工模擬淋雨的試驗箱，眾所周知所有處于大氣壓環境中的元器件及設備，無論是工作狀態還是貯存狀態，都會不同程度受到各種水（含雜質）的影響，其中淋雨最近見，進行淋雨試驗是防止這些設備在經過雨水滲透和淋雨時或之后的工作效能改變程度。

2、本試驗箱性能指標滿足GB/T10485《汽車和掛車外部裝置、汽車和掛車外部照明和信號裝置基本環境試驗、工業電子產品基本環境試驗》以及JIS、MIL等相關的試驗標準。ISO 20653-2006、GB-4208-93、GB2423.37-89La、GB4208-93、DIN40050.5K等相對應的國家標準的淋雨測試。

四：淋浴循環系統

1、淋浴噴頭采用高級不銹剛制成，均勻分布在淋浴試驗箱頂部采用氣霧狀噴淋；大雨量噴頭分布在試驗箱四周，噴淋方向為可調式。大小噴淋切換通過切換電磁閥控制改變水路。大小雨量噴淋管路均有流量計顯示雨量大小。

2、采用原裝進口變頻器，顯示當前速度和設定速度，轉盤轉速可調

五：注意事項

1．如長期不做試驗時，應將水箱中的試驗水排出，保持試驗箱的清潔。

2．管道調速器、試驗時間、淋雨時間、轉臺調速器、電源開關、淋雨開關、轉盤開關、擺桿開關。

3.箱內溫度保護，防止控溫失控影響試驗，三相電壓欠相相序保護。

六：儀表操作手冊

采用韓國TEMI彩屏觸摸屏PLC控制，液晶顯示，可分別對擺管、旋管、轉盤、水泵和試驗時間進行控制；采用變頻器控制轉速有效保證試驗按標準運行；

1.監視畫面

試驗箱門上設有觀察窗

（門：電纜接口、試驗箱鉸鏈等附件均采用高級不銹鋼，由模具沖壓而成；）

點擊監視畫面，顯示進入監視畫面

手動運行時間設定：運行完設定時間后，會自動結束 擺管90度，擺管120度，擺管180度，擺管270度，不能同時選擇，只能選一個加載，轉盤，淋雨可同時選擇運行，選中即為紅色。

注：當點擊運行時會出現確認信息

運行時間：顯示當前程序已經運行的總時間

段號：顯示當前運行的程序的段的編號

循環：循環到有效時間段結束后會彈出提示并且自動結束

2.程式設定

90：設定段的管道90度。       120：設定段的管道120度。

180：設定段的管道180度。     270：設定段的管道270度。

轉盤、 淋雨、 加載：設定轉盤, 淋雨, 加載動作。

時 間：設定段的運行時間：

1小時 → 1.00； 1分鐘 → 0.01；30分鐘；關閉 → -0.01?！?0.30；

上頁: 上4段段數的頁面。  下頁：下4段段數的頁面。

例: 段1～段4→往下→段5～段8→段9～段12…… →段97～段99。

3.操作設定

運行方式：選擇運行方式為程式或定值。

停電方式：在運行中停電，復電的模式。

停止：停電后復歸程式/定值停止。

鎖定：按鍵鎖定。

日期調整：目前的年/月/日/時/分。

預約時間：設定預約的年/月/日/時/分。

預約設定：設定預約的時間是否起動。

4.畫面設定

擺桿延時：擺桿開延時

亮度調整：調節設備的明暗度

七：設備使用環境：

1、周圍環境無強烈振動、無高濃度粉塵及腐蝕性物質

2、周圍無強烈氣流，安裝場地通風良好

3、試驗箱應該放置平穩，保持水準

八：控制系統：

1、采用韓國TEMI彩屏觸摸屏溫度可編程控制器，多段程式控制操作?？稍赗T+5~50℃調節試驗雨塵產品影響

2、參數設置簡單，無需進入程式功能表，可直接進入?yún)?shù)功能表修改。

3、可控制試驗的總時間，淋雨的間歇時間周期、振動周期可調。

4、試驗槽和控制柜為一體式，下部安裝腳輪，其他系統為暗藏式，美觀大方。

淋雨試驗箱主要參數：

1、工作室尺寸：（600×600×600)(寬×深×高)

2、噴頭材質：SUS304 不銹鋼材料；

3、噴水孔直徑：￠0.4mm

4、噴水孔間距:  50mm；（每根擺管分別按照IPX3、IPX4 標準開好制定噴水孔。）

5、噴水管管徑: φ16mm；

6、噴水環半徑: R375mm；

7、噴嘴夾角可調：120 度（IPX3 ）、180 度（IPX4 ）。

8、水壓bar：按規定水流量可調節

9、測試產品距離:100mm～600mm；

載物臺轉動速度可調（0.7-5 轉/ min）

10、溫度范圍： RT+10~50℃(可調)，

濕度范圍：98%以上；

11、溫度波動度 ±2℃

12、流量： 1-15L/min；

氣流速度 1.0m/s  (水流速度可調)

13、.壓力表：1 只，

計時器：1 只.

14、試驗時間：0-999min 可調控制

15、擺管擺角幅度: ±45°、±60°、±90°、±180°（可調）；

16、試驗完成后可自動排除水管內積水。

17、擺管采用伺服電機驅動，精度高，時間及擺幅準確無誤。

18、供水管道：設備供水采用PPR管根據箱體分配布置，由設備控制系統柜控制。

加熱方式：采用不銹鋼加熱管，淺水盤表面蒸發；

19、箱體內噴淋周期可調，箱門設有觀察窗，可觀察箱內試樣狀態。視窗刮雨器，防爆窗。
