汽車淋雨試驗房

一、設備用途：

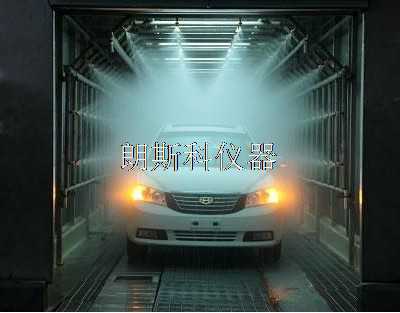

1.1、本試驗室的試驗?zāi)康闹饕潜辉囓囕v在淋雨條件下,產品防止雨水滲透的能力和遭到淋雨時或之后的防雨性能；

1.2、檢查車廂、車身、車門、車窗、天窗等裝配是否正常,密封性能是否可靠,安裝方法是否正確；

1.3、本試驗設備主要用于各種類型客車、廂式貨車等的防雨密封性能。使用頻率為每月5次以上。

二、適用標準和車型：

2.1、主要滿足QC/T 476—2007《客車防雨密封性限值及試驗方法》，其次適應QC/T 450—2010《保溫車、冷藏車技術條件及試驗方法》和QC/T 453-2009《廂式運輸車》。冷藏、保溫車淋雨試驗：淋雨試驗在專門設置的淋雨室進行，降雨強度為5～7mm/min，方向與鉛垂成45度角，對車廂等全部進行30分鐘的淋雨試驗。淋雨試驗室人工降雨試驗，將廂式貨運車門窗可靠關閉，降雨強度5～7 mm/min，方向與鉛垂成45°角，降雨時間為30分鐘；

2.2、被測車輛：M、N、O類的客車、廂式車輛和特種車輛等。

三、設計參數：

3.1、設備功能：用于汽車的淋雨實驗；適應車型的外形尺寸在4500×1400×1400mm至14600×2600×4000mm范圍；（可定制）

3.2、淋雨強度：前部平均為7～12±1mm/min,兩側及上、下、后為平均7～8±1mm/min。各部分的淋雨強度為可以調節的；

3.3、電源：AC三相五線380V±5%，50Hz；

3.4、噴嘴噴射壓力:150kPa±10kPa（可調節）；

3.5、壓力表：在水泵的出口處安裝壓力表，壓力：0～0.5MPa；

3.6、流量計：在水泵的出口調流閥后安裝流量計，總流量：0～150m3/h；

3.7、淋雨時間：1～120min(可調節)；

3.8、運行時間控制：1s～99h99min(可調)；

3.9、儲水池容量：約25立方米；

3.10、淋雨檢測房框架外廓尺寸（長×寬×高）：約～16000×5600×6000mm；

3.11、淋雨檢測房框架預留今后搭建雨棚的接口和空間；

3.12、高精度調流閥，自動控制流量、淋雨強度；

3.13、精密數顯計時器，準確控制時間，達到預設時間自動停止；

3.14、各段壓力、流量、淋雨強度、淋雨時間可單獨控制。

四、結構要求：

4.1、室體：采用2.0mmSUS304不銹鋼折彎成C型作為骨架 + 底板水盤。庫體采用整體拼裝庫板。材料：內304不銹鋼，外304不銹鋼發紋板；
 4.2、照明：室體內頂部設置防潮、防水3組2×36w 的飛利浦防水日光燈組，保證光照強度≥ 300Lx。燈具與室體頂部界面由鋼化玻璃隔離，燈具安置在頂部外側，可避免室體內噴淋水霧滲入照明設施又可便于日常維修；

4.3、大門：大門采用與室體同樣材質的結構，達到一致的美觀度及整體效果，下部采用距形齒橡膠條。在室體壁板兩側各開3扇鋼化玻璃可視窗，其尺寸為800mm*1000mm ，旨在使室體內有一定的采光度和可視度。鋼化玻璃可視窗與壁板采用橡膠密封條連接；

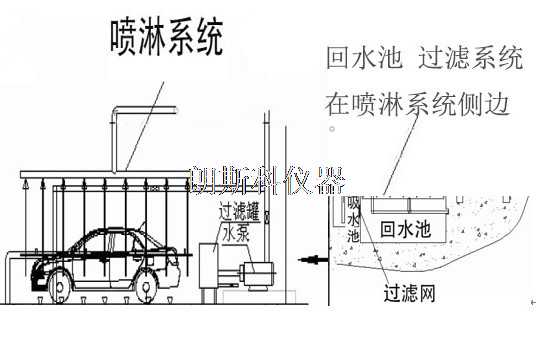

 4.4、排水：排水水路分別設在室體內部的兩側，成環形排到污水池。整個裝置貫徹執行國家有關環境保護，勞動安全衛生方面的政策法規，整個工程達到國家規定的“三廢”排放標準、工業衛生標準。

4.5、主體布置要求：

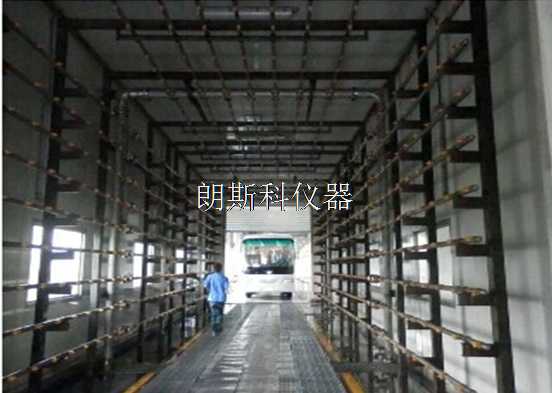

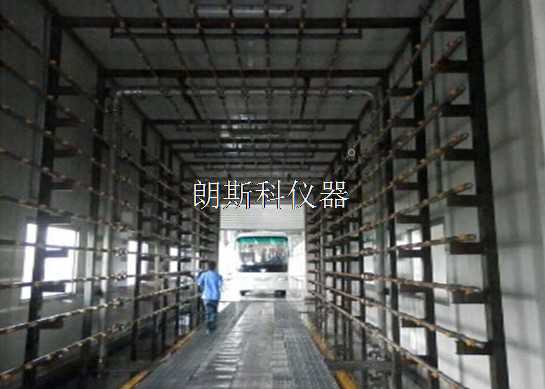

4.5.1、噴淋系統主體結構分為前、后兩段。主體結構和水管等均采用不銹鋼材料?？梢员Ｕ细黝愜囕v在其間自行駛通過；

4.5.2、前段頂部和側面噴水支管長度～7700mm，縱向設置噴嘴20個，間距400mm。頂部橫向噴嘴支管設置7根，頂部噴嘴距地面尺寸為2200mm～4600mm的移動結構。左右兩側在距地面500 mm～3700mm高度范圍內設置間距400mm的9根噴嘴支管，左右兩側噴嘴的間距尺寸為3200mm～4200mm的移動結構，左右兩側噴嘴分成3根一組形成不同高度的噴淋；

4.5.3、前端為轉動結構的噴水支管，完全轉動開時，可以保障各類車輛通過，關閉到位時，其最上部噴嘴距頂部（最高位置）和側面噴嘴的間距尺寸為900mm。前端噴嘴橫向7個，間距400mm,高度方向9排間距400mm,前端噴嘴可以分3組形成不同高度的噴淋；

4.5.4、后段頂部和側面噴水支管長度～6500mm，縱向設置噴嘴17個，間距400mm。頂部橫向噴嘴支管設置7根，頂部噴嘴距地面尺寸為3200mm～4600mm的移動結構。左右兩側在距地面500 mm～3700mm高度范圍內設置間距400mm的9根噴嘴支管，左右兩側噴嘴的間距尺寸為～4000mm的固定結構；

4.5.5、后部為噴水支管移動小車結構，可以在淋雨棚內前后移動，保障適應各類車輛的不同長度尺寸要求。達到某個需要的位置時，小車可以固定，水管可以快速插接。小車寬度不大于2600mm，其噴嘴橫向7個，間距400mm,高度方向9排間距400mm,噴嘴可以分3組形成不同高度的噴淋，并采用液壓升降系統改變小車高度以保證移動的通過性。小車移動小輪直徑400mm；

4.5.6、底部噴淋位于縱向中部，也分為前、后兩段控制，形成不同長度的噴淋；

4.5.7、對于噴淋位置需要移動的部位，采用機械桿系導軌式傳動型式，通過德國施耐德防水步進馬達驅動實現距離的調整。

汽車淋雨試驗房

1、設備功能：用于汽車的淋雨實驗；適應車型的外形尺寸在4500×1400×1400mm至14600×2600×4000mm范圍；

2、淋雨強度：前部平均為7～12±1mm/min,兩側及上、下、后為平均7～8±1mm/min。各部分的淋雨強度為可以調節的；

3、電源：AC三相五線380V±5%，50Hz；

4、噴嘴噴射壓力:150kPa±10kPa（可調節）；

5、壓力表：在水泵的出口處安裝壓力表，壓力：0～0.5MPa；

6、流量計：在水泵的出口調流閥后安裝流量計，總流量：0～150m3/h；

7、淋雨時間：1～120min(可調節)；

8、運行時間控制：1s～99h99min(可調)；

9、儲水池容量：約25立方米；

10、淋雨檢測房框架外廓尺寸（長×寬×高）：約～16000×5600×6000mm；

11、淋雨檢測房框架預留今后搭建雨棚的接口和空間；

12、高精度調流閥，自動控制流量、淋雨強度；

13、精密數顯計時器，準確控制時間，達到預設時間自動停止；

14、各段壓力、流量、淋雨強度、淋雨時間可單獨控制。
