用途：按照GB/T13380-2007 的要求測試吊扇的風速及風量

技術規格要求：

1 吊扇風量測量裝置適用范圍（適用標準）

本風量測試裝置依據國標GB/T 13380-2007《交流電風扇和調速器》附錄A建造的，滿足GB/T 13380-2007《交流電風扇和調速器》和GB 12021.9-2008

《交流電風扇能效限定值及能效等級》的要求，為了行文方便，并且因?yàn)闇y(cè)試方法基本一樣，能符合臺扇、璧扇、臺地扇、落地扇及吊扇等風量測試要求.

2 主要技術參數與功能

2.1 主要技術參數

能符合臺扇、璧扇、臺地扇、落地扇及爬地扇等風量測試要求

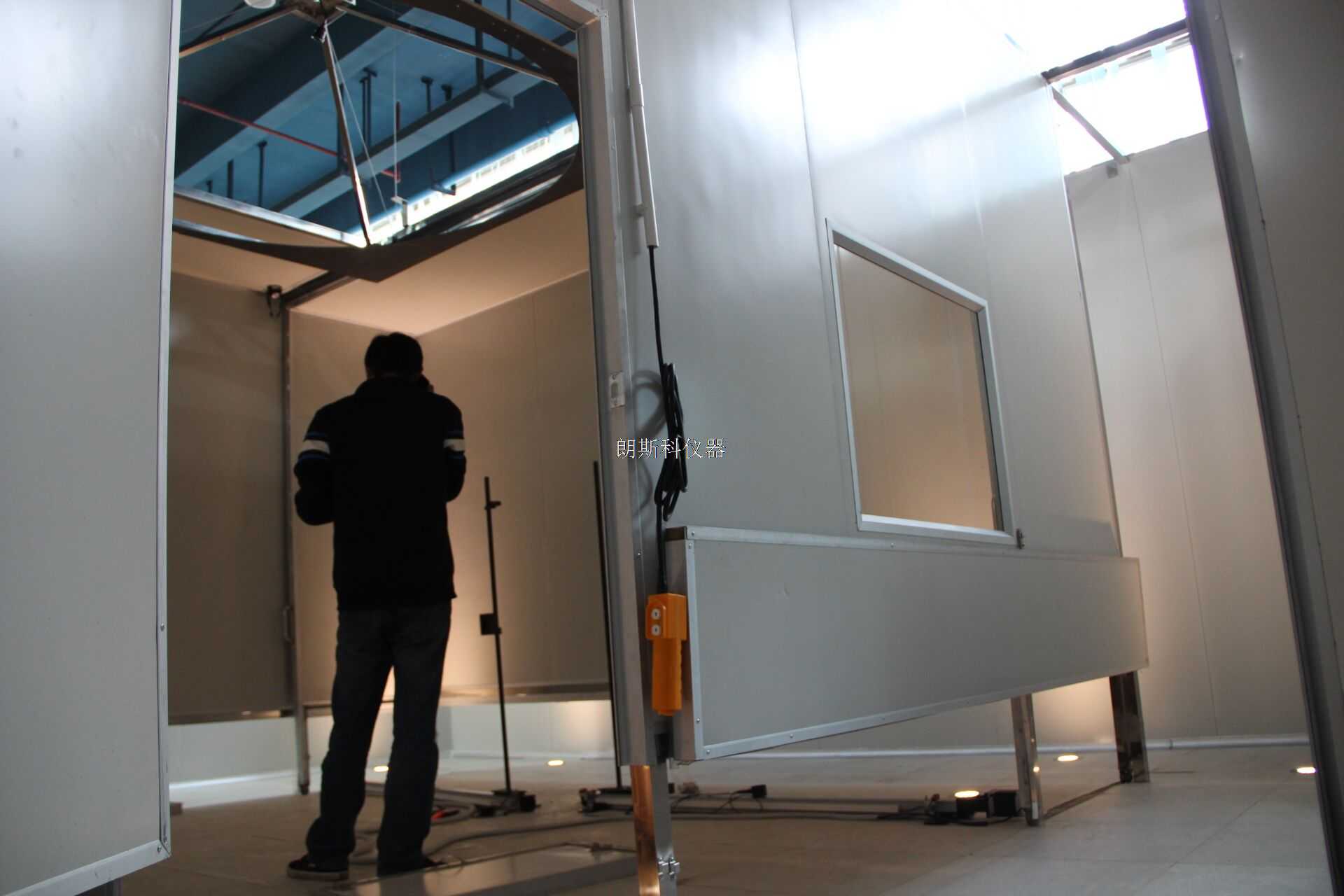

試驗室尺寸： 6000×4500×3000  單位：毫米

2.2 主要功能

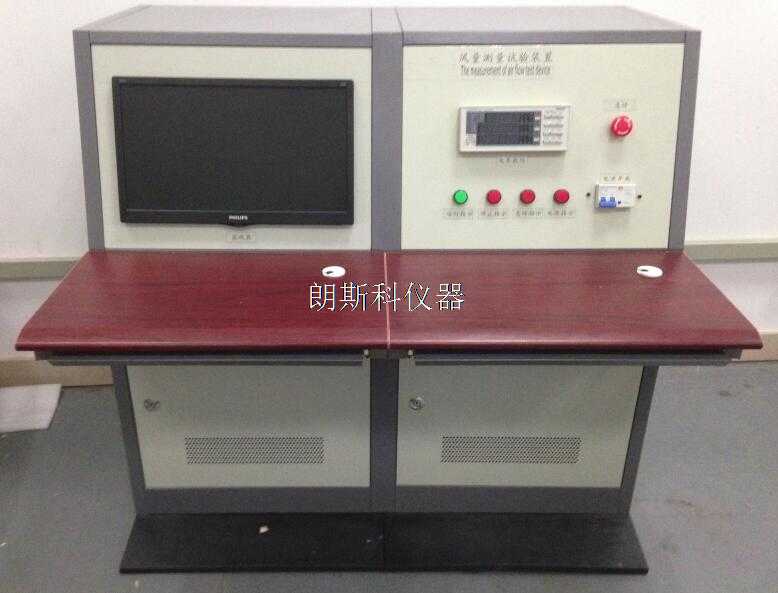

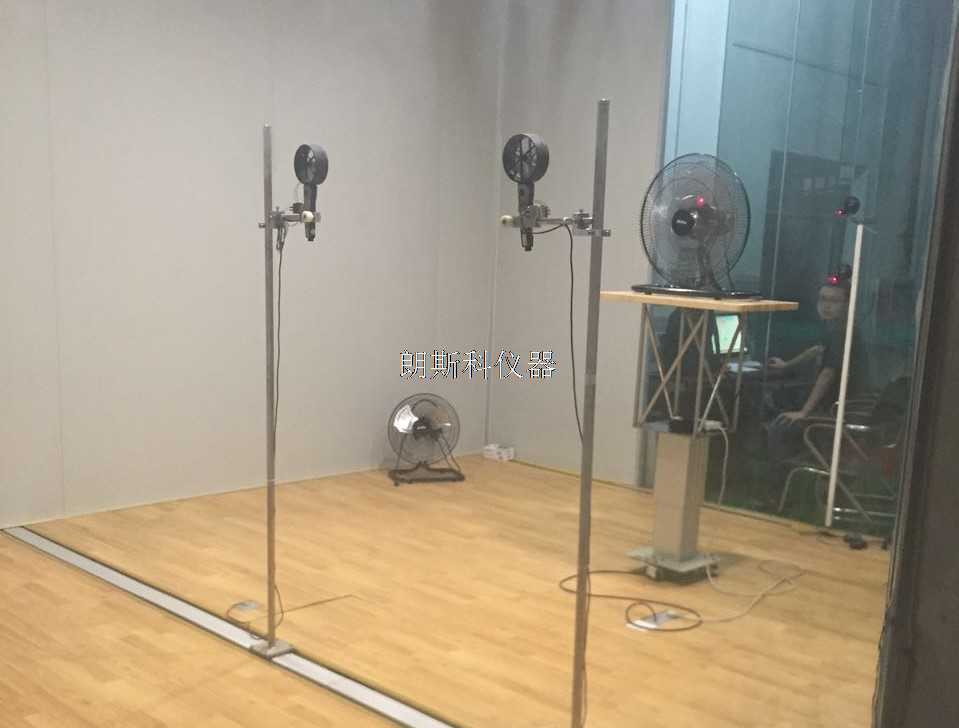

吊扇風量測量裝置用于測試風速、溫度、濕度、電參數（電壓/電流/功率/功率因數）、轉速及時間

3技術要求

3.1 適用范圍(單位：毫米)

臺扇扇葉直徑 200,230,250,300,350,400,450 500

璧扇扇葉直徑 250,300,350,400,450 500

臺地扇扇葉直徑 300,350,400,450 500

落地扇扇葉直徑 300,350,400,450,500,600

轉葉扇扇葉直徑 200,230,250,300,350,400，450，500

頂扇扇葉直徑300,350,400,450 ,500

3.2測量精度

溫度范圍：0-50℃   精度：低于±0.5℃

濕度范圍：0-100%RH  精度：低于±2%RH

風速范圍：0-20m/s    精度：低于±0.01 m/s+2%度數

電流范圍：0-5A       精度：低于±0.5%

電壓范圍：0-300V     精度：低于±0.5%

功率范圍：0-1000W    精度：低于±0.5

環境要求

環境溫度吊扇風量測量裝置：風量試驗在20±5℃的試驗室內進行；其他試驗在溫度低于40℃無外界氣流和熱輻射作用的室內進行。

4.3 其他要求

1.額外提供風速儀替換件，各種試驗屏替換件以備維護；

2.提供現場安裝布線，儀器擺放，測試環境布置等常規操作；

3.提供該系統專業使用說明書2份。
