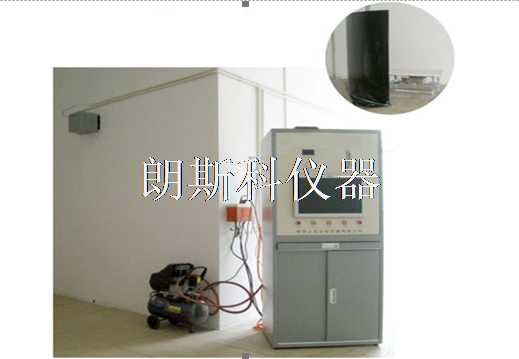

電線電纜煙密度試驗機

概述：

   本裝置完全符合GB/T17651.1～2、IEC61034-1～2【電纜和光纜在特定條件下燃燒的煙密度測定】等相應標準要求。用來測定電纜和光纜在特定條件下燃燒時釋出煙的濃度。

特點：

   本儀器涉及機械、光學、電子三個方面的專業知識，是機光電一體化產品，具有結構合理、性能穩定、操作簡便等優點;WINDOWS XP操作界面、LabVIEW風格、完善的完全機制。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以永久保存、調閱和打印輸出，可直接打印報表。

原理：

   電纜或光纜在特定條件下燃燒的煙密度光測系統由光源、硅光電池接受器和計算機系統組成。光源產生的光通過3m×3m×3m的煙密度實驗室，在光源對面的墻上形成一直徑1.5m±0.1m的均勻光束，安裝在光束中心處的光電池檢測來自光源的光束強度。當燃燒室內由于燃燒電纜或光纜產生大量煙霧時，煙把光電吸收掉一部分，達到硅光電池的光束強度就減弱，通過計算機系統對數據進行處理，就能夠計算出相對于初始時為100％的具有線性響應的透光率It。

燃燒室之設計：

   采用兩種方式供客戶選擇：第一種采用磚砌墻，我公司提供設計方案，派專業工程師現場施工指導；第二種用合適材料固定在角鐵支架上而構成整個立方體燃燒室。

技術特性：

1、燃燒室：內尺寸：3m×3m×3m共27立方米。可為磚墻結構、也可為鋼板結構，有客戶選擇

2、工作電壓：AC220V±10％  50HZ

3、光源電壓：直流12V

4、功率：100W

5、環境溫度：25℃±5℃

6、標稱光通量：2000Im～3000Im

7、標稱色溫：2800K～3200K

8、空氣流量：≥2L/min

9、計時精度：40min≤0.5s

10、標定校準值：100％（透過率）

11、燃燒器：酒精盤

12、尺寸：240mm×140mm/210mm×110mm，高80mm

13、光源：石英燈泡100W/DC12V，通過透鏡可在三米的對壁上產生直徑（1.5±0.1）m的光圈

14、裝置能提供（12.0±0.1）V的穩壓電源

15、煙密度測試光電池和防塵護管，輸出阻抗小于100Ω

16、光源和接受器放置在燃燒室兩側相對的墻上（透過密封窗）的居中位置，且不與密封窗接觸，光束可以通過兩側墻上的防火玻璃窗穿過燃燒室

17、光電池裝在（150±10）mm管子的一端，另一端設防塵窗

18、配備能使煙氣充分混合的系統及排氣系統（已有）

19、實驗室應有空氣排氣口及室內配置排風量約為每分鐘7-15立方米

20、溫度：配備0-100度溫度顯示表頭

21、按標準要求配備電線電纜試驗架和掛重砝碼

22、配備室內燈光照明，裝置能提供（12.0±0.1）V的穩壓電源

23、裝置所用金屬材料均采用具有耐腐蝕性的材料

24、可自動校準，調節光通量的零度（0％）和滿度（100％）

25、電腦型測控系統。中文菜單提示和操作，可顯示曲線

26、帶自動點火裝置

27、測溫裝置：在門內面距地面高度1.5m，距墻0.5m的地方裝有溫度傳感器

28、含透光率測量軟件一套，可輸出曲線和報表
