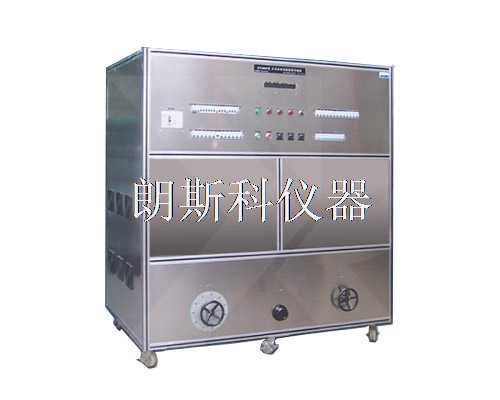

電動機馬達負載柜：

1、主要用途：為開關、電器附件、斷路器等產品的耐久性試驗提供負載

2、系統配置及性能指標：

2.1、符合標準：GB15092、IEC61058、UL1054、UL61058、BS EN61058、GB14048、IEC60947等標準要求；

2.2.1、容量：適合1～30A，250V開關的耐久性試驗；

2.2.2. 試驗電壓：單相80～300VAC（最大帶載電壓為280V），50Hz；

2.2.3  接通電流： 1～100A

                  功率因數0.3～0.95連續可調；

                  接通時間：80～120mS自動控制

分斷電流IM： 1～30A

                    功率因數0.3～0.98連續可調；

                接通負載和分斷負載自然過渡無間歇，工作時有指示燈指示

         2.2.4、負載采用多組電阻和多組空芯電感串聯組成

      負載工作制為開關斷續式，通斷比為1：3

      多組被測開關的外部連接，可以采用并聯方式分時接通工作，當一路存在故障時將自動報警

2.2.5、預調功能：可在試驗前通過預調開關將接通負載和分斷負載的電壓、電流和功率因素等參數等各項參數設置好；

2.2.6、保護功能：帶漏電保護、過載保護、過熱保護、超時防止被測開關粘死保護等功能，并有指示燈指示；

2.2.7、儀表顯示精度：

       試驗電壓（10～300.0V）數字顯示 精度±0.25%READ+0.25%FS

                試驗電流(1～120.0A)  數字顯示 精度±0.25%READ+0.25%FS

                功率因數：0～1.000， 數字顯示 精度±0.03

      3. 散熱方式為強制風冷循環，需客戶自行在設備頂部抽風機處配置抽風管道將熱量引出室外

4. 控制電源： AC220V，50Hz，40KVA，需要外部穩壓電源供電

5. 外形尺寸：約寬1800深900高1800mm，重約400kg

6. 使用環境條件：

 A、環境溫度：0℃～40℃

B、相對濕度：最大相對濕度95%且不凝露，不存在腐蝕性氣體或蒸汽等
