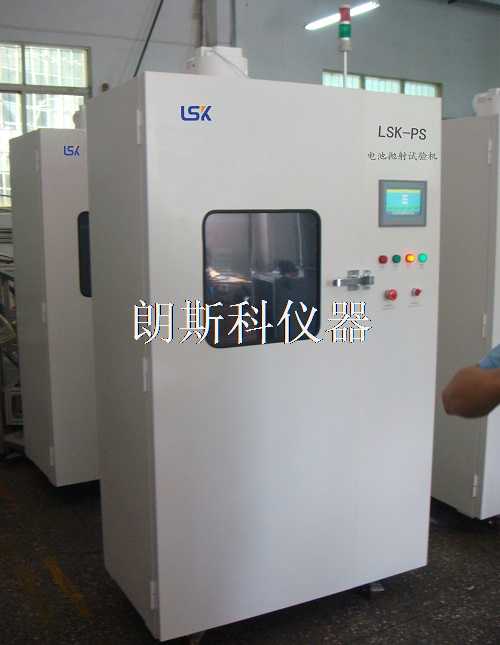

電池拋射試驗機用途和適用標準:

用于鋰電池和電池組、家用和商用電池，按照UL1642: 2006和UL2054: 1999的要求進行電池拋射試驗。

試驗要求:

1）每個被試電池或電池組擱置平面絲網上，絲網覆蓋試驗平臺上直徑為Φ102mm（4英寸）的中心孔。平面絲網由直徑Φ0.43mm（0.017英寸）的鋼絲以20目/英寸的間隔構造而成。

2）絲網安裝在距燃燒器38mm（1.5英寸）的上方位置，燃油和空氣流量以提供明亮藍色火焰的要求來設定，該火焰將使絲網灼熱變紅。

3）樣品上方被一個八邊形的金屬絲罩蓋住，金屬絲罩610mm（2英尺）寬、305mm（1英尺）高。金屬絲罩由直徑Φ0.25mm（0.01英寸）的鋁絲、以每個方向16～18線/英寸的間隔制成。

4）試樣被加熱直至發生起燃并被燃盡。除非試驗中樣品電池會掉下絲網，否則無需固定。需要時用單根細絲將樣品固定在絲網上。

5）試驗中應無被試電池或電池組的爆炸體穿過絲網。

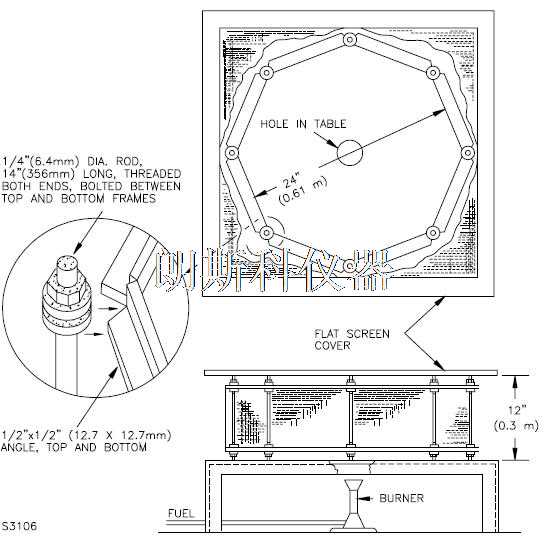

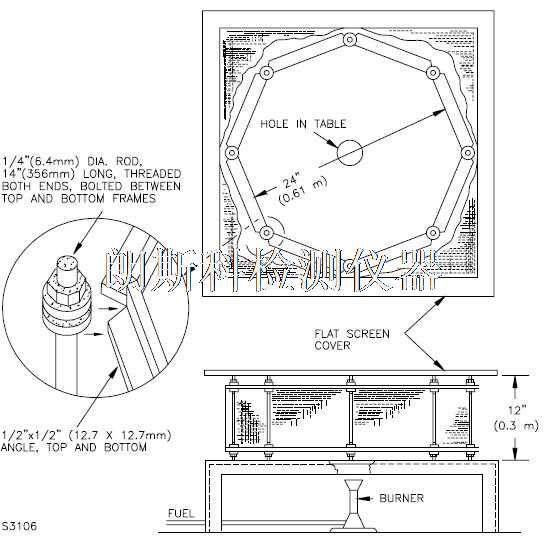

6）試驗裝置示意圖如下：

主要功能：

1）拋射試驗裝置帶有隔爆功能，避免試驗電池爆炸體危及試驗人員和設備的安全。

2）試驗火焰可人工預調節，但拋射試驗裝置必須帶有遠程控制點火功能。同時還應具有熄火保護功能。

3）拋射試驗裝置帶有強排風功能，能短時間內定點排放因電池爆炸產生的煙塵。

總體要求

1）拋射試驗裝置的總體結構尺寸符合本規格書中第1.2條的要求。

2）拋射試驗裝置需要帶有第二層隔爆罩，將發生在金屬絲罩內的電池爆炸與外界隔離開來。同時，第二層隔爆罩應帶有防彈玻璃觀察窗。

3）第二層隔爆罩應具有排氣功能，通過啟動設備強排煙管道，實現有害性煙塵的定點排放。

4）自由跌落試驗臺的箱體顏色按雙方約定（或由需方提供色板）。

控制要求

1）拋射試驗裝置采用遠程和現場相結合的控制方式，遠程控制完成自動點火、聲光報警、自動和/或手動強制排風；現場控制主要是火焰的人工預調節；樣品放置由人工完成。

2）每次試驗準備完畢放置樣品前，由人工在現場完成火焰的預調節，調節完畢后，待絲網冷卻后放上樣品，啟動遠程點火控制，自動開啟燃?xì)怆姶砰y并點火，試驗開始。

3）遠程控制強排風功能，能短時間內定點排放因電池爆炸產生的煙塵。

電池拋射試驗機總體要求

1）拋射試驗裝置的總體結構尺寸符合本規格書中第1.2條的要求。

2）拋射試驗裝置需要帶有第二層隔爆罩，將發生在金屬絲罩內的電池爆炸與外界隔離開來。同時，第二層隔爆罩應帶有防彈玻璃觀察窗。

3）第二層隔爆罩應具有排氣功能，通過啟動設備強排煙管道，實現有害性煙塵的定點排放。

4）自由跌落試驗臺的箱體顏色按雙方約定（或由需方提供色板）。

控制要求

1）拋射試驗裝置采用遠程和現場相結合的控制方式，遠程控制完成自動點火、聲光報警、自動和/或手動強制排風；現場控制主要是火焰的人工預調節；樣品放置由人工完成。

2）每次試驗準備完畢放置樣品前，由人工在現場完成火焰的預調節，調節完畢后，待絲網冷卻后放上樣品，啟動遠程點火控制，自動開啟燃?xì)怆姶砰y并點火，試驗開始。

3）遠程控制強排風功能，能短時間內定點排放因電池爆炸產生的煙塵。
