2.1.1試驗空間尺寸

長3000mm×寬3000mm

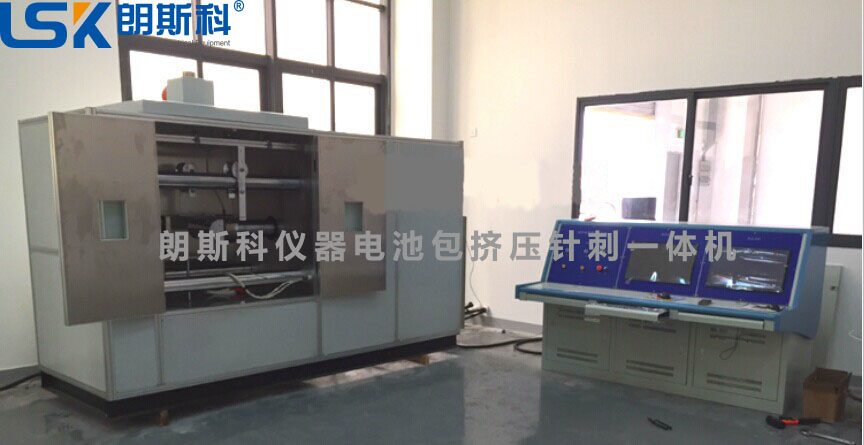

2.1.2 試驗機型式

臥式，擠壓區域敞開式。

2.2測試要求

2.2.1現行GB/T 31467.3 -2015測試方法如下：

---擠壓板形式：半徑為75mm 的半圓柱體，半圓柱體的長度大于被擠壓電池的高度，但不超過1m；

---擠壓方向：x 軸和y 軸方向（汽車行駛方向?yàn)閤 軸， 另一垂直于行駛方向的水平方向?yàn)閥 軸）；

---擠壓程度：擠壓力達到200kN 或擠壓變形量達到擠壓方向的整體尺寸的30%時停止擠壓；

---保持當時的擠壓力量10min；

---觀察1h。

2.2.2現行GB/T 31485-2015單體蓄電池按以下條件進行試驗：

GB/T   31485-2015 6.2.7擠壓

---擠壓方向：垂直于蓄電池極板方向施壓；

---擠壓板形式：半徑為75mm 的半圓柱體，半圓柱體的長度（L）大于被擠壓電池的尺寸；

---擠壓速度：（5±1）mm/s；

---擠壓程度：電壓0V 或變形達到30%或擠壓力達到200kN 后停止擠壓(以最先達到為準)；

---觀察1h。

GB/T   31485-2015 6.2.8針刺

---用Φ5mm～Φ8mm的耐高溫鋼針，以（25±5）mm/s的速度，從垂直于蓄電池極板的方向貫穿，貫穿位置宜靠近所刺面的幾何中心，鋼針停留在蓄電池中；

---觀察1h。

2.2.3現行GB/T 31485-2015蓄電池模塊按以下條件進行加壓測試：

GB/T   31485-2015 6.3.7擠壓

---擠壓板形式：半徑75mm 的半圓柱體，半圓柱體的長度大于被擠壓電池的尺寸，但不超過1m；

---擠壓方向：與蓄電池模塊在整車布局上最容易受擠壓的方向相同；

如果最容易受到擠壓的方向不可獲得，則垂直于單體蓄電池排列方向上施壓；

---擠壓速度：（5±1）mm/s；

---擠壓程度：蓄電池模塊變形量達30%或擠壓力達到蓄電池模塊重量的1000倍和下表所列數值中較大值；

---保持10min；

---觀察1h。

GB/T   31485-2015 6.3.8針刺

---用Φ6mm～Φ10mm的耐高溫鋼針，以（25±5）mm/s的速度，從垂直于蓄電池極板的方向，依次貫穿至少3個單體蓄電池（鋼針停留在蓄電池中）；

---觀察1h。
