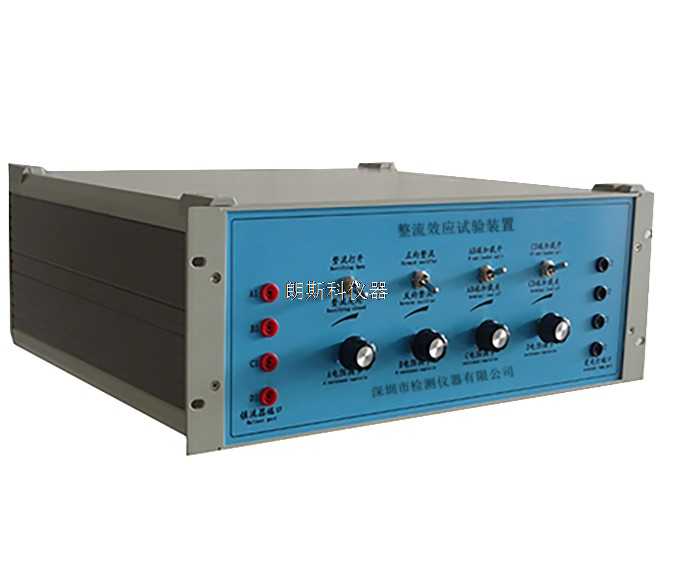

一、設備概述：

整流效應試驗裝置是完全滿足IEC60598-1、GB7000.1-2015（燈具 第1部分:一般要求與試驗）附錄C（圖C.1及圖C.2）要求，

GB19510.4-2009標準中第16章節要求制造及圖1、圖2所示規格、GB19510.7-2005、GB19510.13-2007等標準要求設計制造，

它能滿足上述標準所涉及異常電路的試驗的要求。本裝置配置了常用的0～30 Ω的 4組等效電阻。

二、整流效應試驗裝置主要技術參數：

1.工作電壓： 交流220V /50Hz；

2.輸入功率： 60VA 試驗燈；

3.串聯二極管兩排反并聯，產生10V～15V電壓；

4.圖1的二極管30A/600V，圖2二極管100A/600V；

5.可調電阻0～200Ω，功率100W；

6.整體封閉式機盒設計，標配四柱接線；

7.具有正向整流與反向整流功能；

8.具有瞬時電壓的耐沖擊功能；

9.整機尺寸：L600×W600×H300（mm）；

10.機箱材質：冷雜鋼烤漆。

整流效應試驗儀產品特點：

1.MCU控制實現自動化測試，操作簡便；

2.完整顯示測試時間，方便了解每個試驗進程；

3.程式的選擇與測試均有狀態顯示，試驗情況一目了然；

4.試驗線路振蕩周期，數據準確；

5.預熱時間可自行設置；

6.背光液晶顯示；

7.測試安全可靠。

滿足標準：

整流效應試驗裝置是完全滿足IEC60598-1、GB7000.1-2015（燈具 第1部分:一般要求與試驗）附錄C（圖C.1及圖C.2）要求，

GB19510.4-2009標準中第16章節要求制造及圖1、圖2所示規格、GB19510.7-2005、GB19510.13-2007等標準要求設計制造，

它能滿足上述標準所涉及異常電路的試驗的要求。本裝置配置了常用的0～30 Ω的 4組等效電阻。

整流效應試驗裝置主要技術參數：

1.工作電壓： 交流220V /50Hz；

2.輸入功率： 60VA 試驗燈；

3.串聯二極管兩排反并聯，產生10V～15V電壓；

4.圖1的二極管30A/600V，圖2二極管100A/600V；

5.可調電阻0～200Ω，功率100W；

6.整體封閉式機盒設計，標配四柱接線；

7.具有正向整流與反向整流功能；

8.具有瞬時電壓的耐沖擊功能；

9.整機尺寸：L600×W600×H300（mm）；

10.機箱材質：冷雜鋼烤漆。
