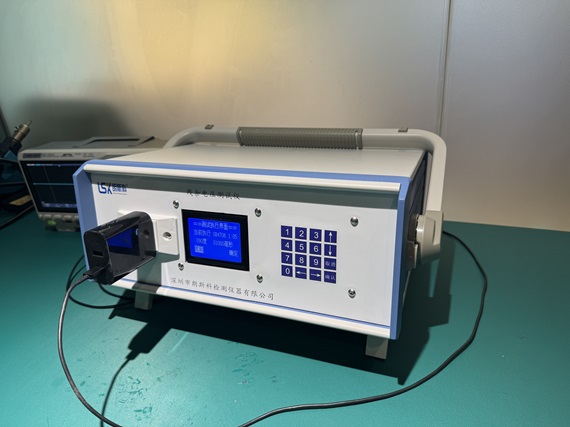

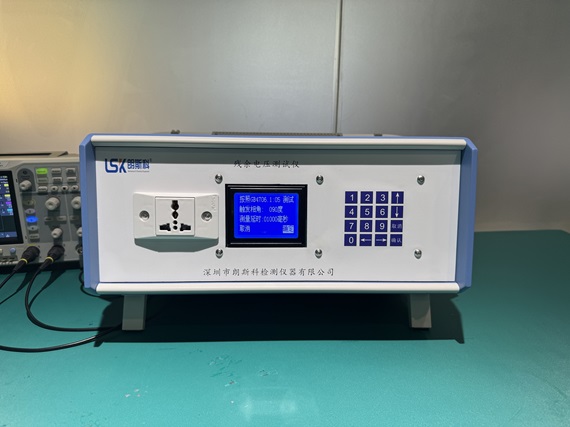

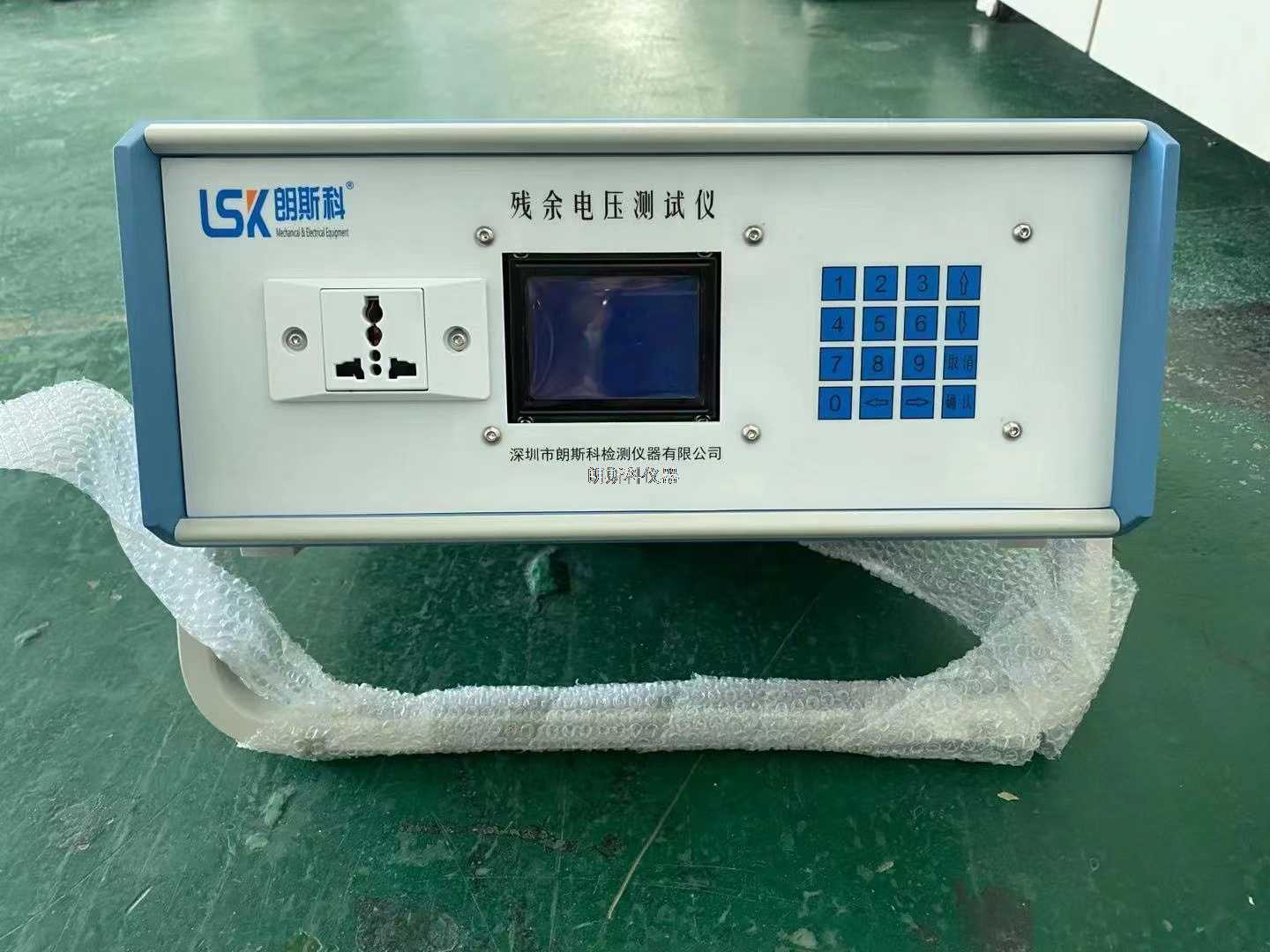

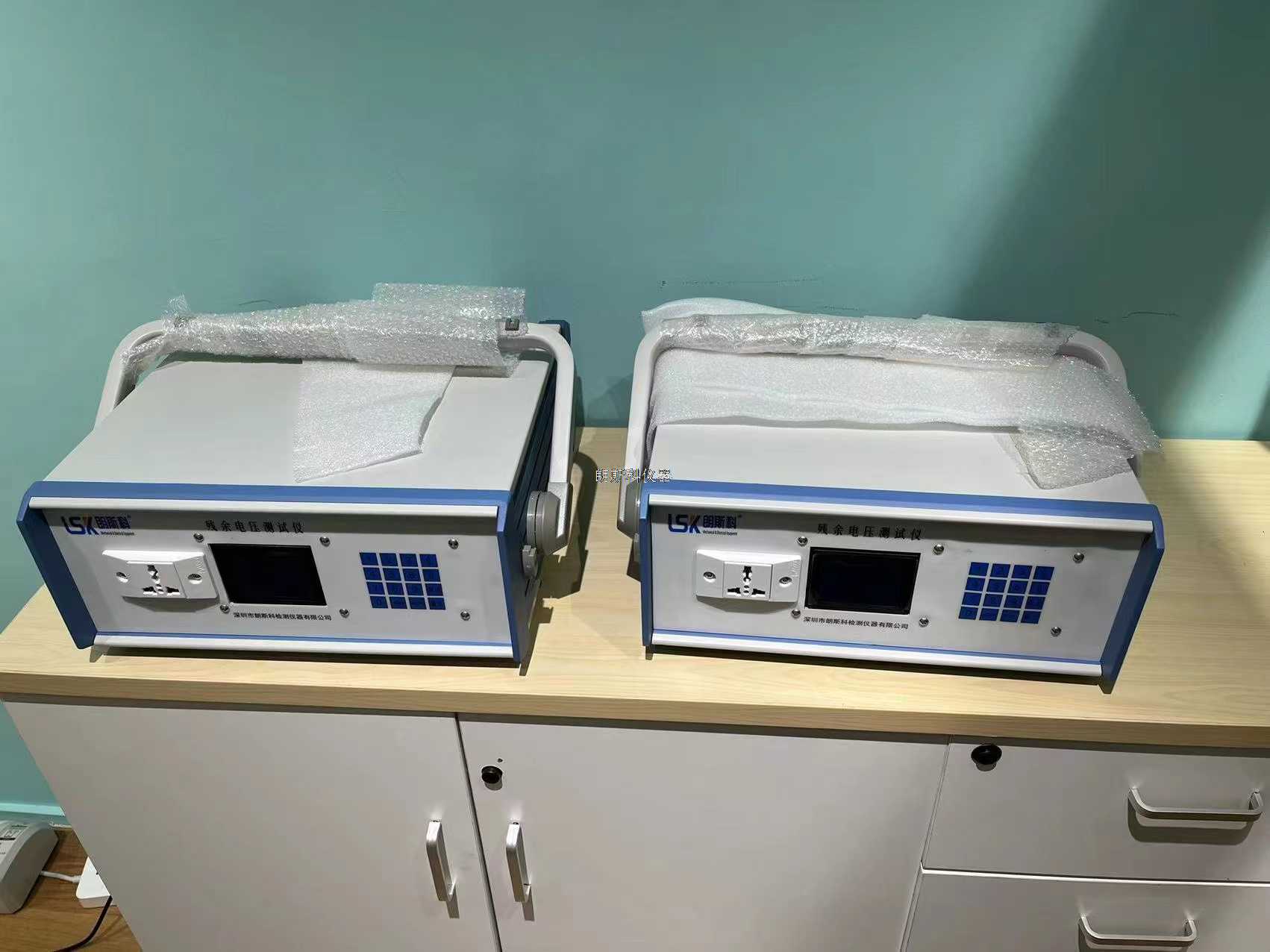

剩余電壓試驗儀

一 、產品概述：剩余電壓測試儀（殘余電壓測試儀）是根據標準GB9706.1-2020《醫用電氣設備部分：安全通用要求》、

GB4706.1-2005《家用和類似用途電器的安全部分：安全要求》規定：“用插頭與

供電網連接的設備，必須設計成在拔斷插頭之后1s時，各電源插腳之間以及每一電

源插腳與設備外殼之間的電壓?！痹O(shè)計。本儀器有足夠高的測試阻抗采用模擬拔斷

插頭的方法使設備與電網電壓在峰值狀態斷開，用于醫療器械、家用電器等電氣設備剩余電壓測試。二、主要技術參數：1﹑輸出電壓: AC 0～242V；2、測試電壓: 10～150V；3、測試時間: 1秒；4、測試阻抗：1000 MΩ；5、測試報警范圍: 60/34V；6、輸出功率：2000W（2000W及3000W可按客戶需求定制）；7﹑測試判別:聲光報警,同時切斷電壓；8﹑用于GB9706.1—2020《醫用電氣設備部分：安全通用要求》、GB4706.1-2005

《家用和類似用途電器的安全部分：安全要求》規定的設備電源插頭間和插頭與外殼

間的剩余電壓測試及設備其他部位的剩余電壓測試。三、剩余電壓試驗儀 性能特點：⑴設備電源電壓為峰值時斷電測試，保證了測試數據的準確性和一致性；⑵測試阻抗≥1000MΩ,滿足L-E極間和可觸及電容器剩余電壓和能量測試的阻抗要求；⑶多形式的測試功能。A．各電源插腳之間剩余電壓；B.每一電源插腳與設備外殼之間的剩余電壓；C.設備外部可觸及電容器剩余電壓和能量測試；⑷手動/自動轉換測試。即可以手動進行極間的分相測試，每2極間測試10次；也可以進行自動測試，

完成三極間相互組合的測試，每種組合分別測試10次；⑸自動保持限大測試電壓值，測試剩余電壓超過60/34V自動報警。
